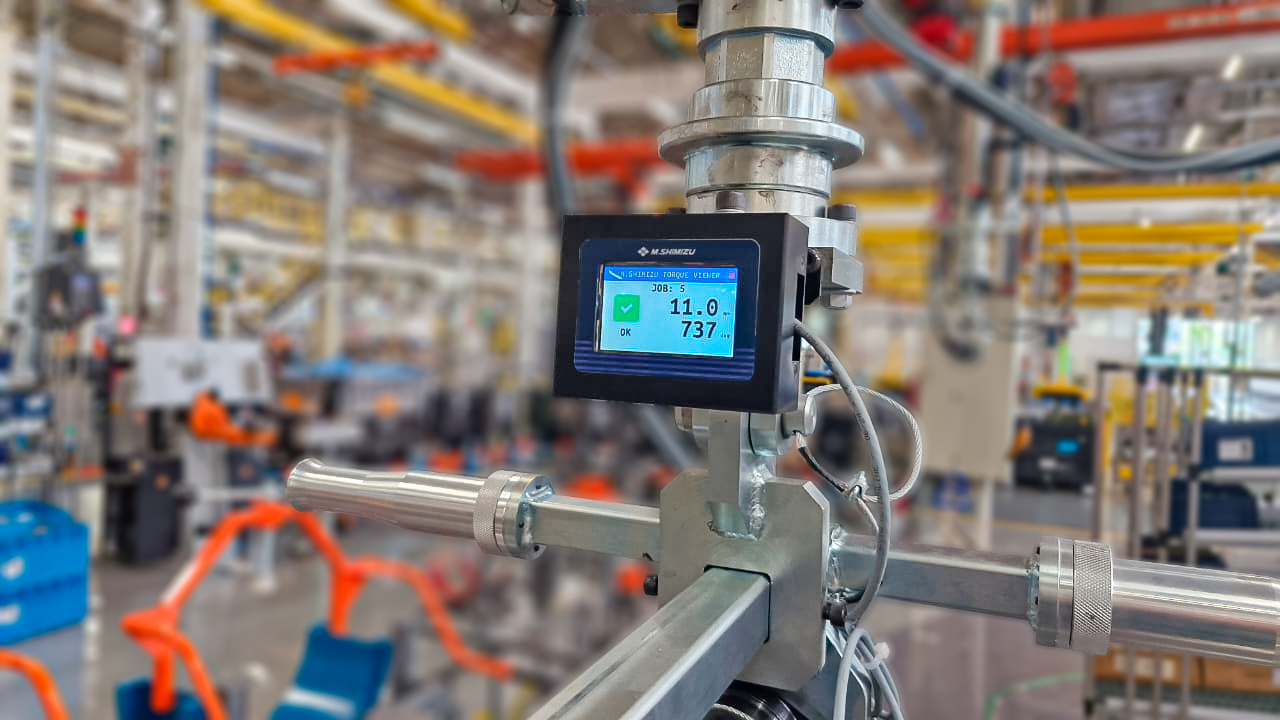

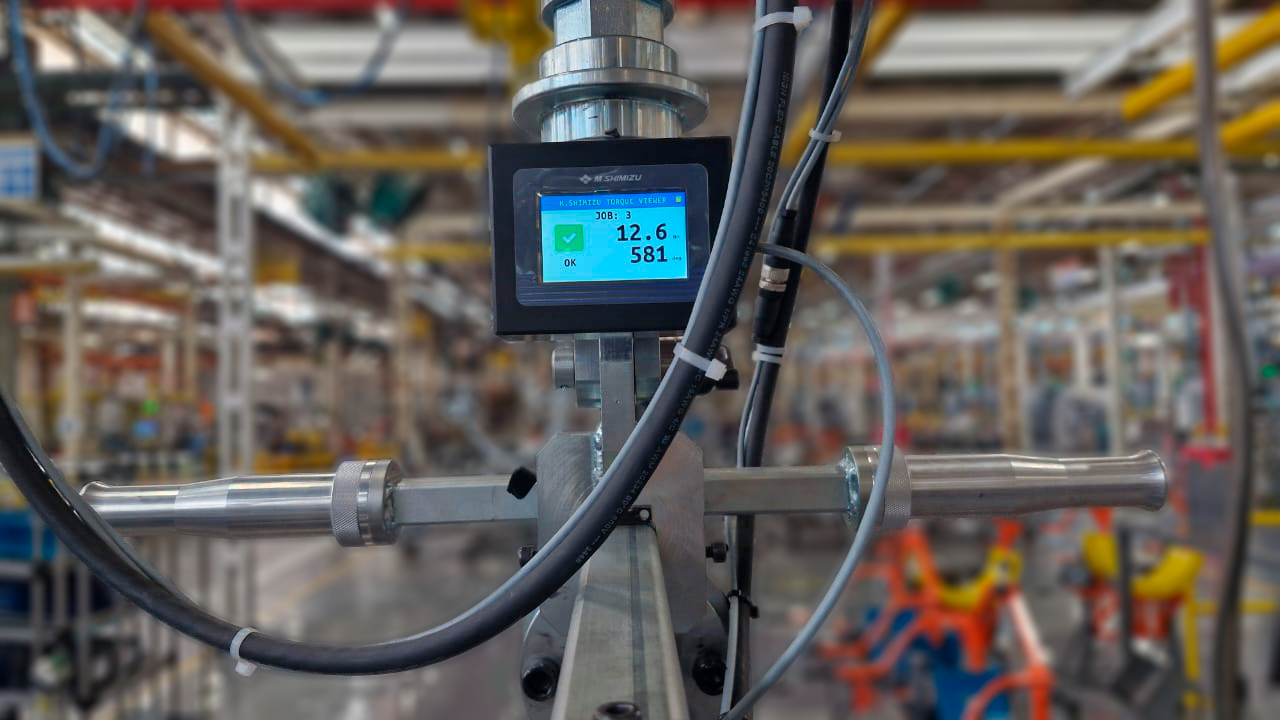

Visualização instantânea dos resultados de aperto para maior controle da produção. O Torque Viewer M. Shimizu é um equipamento desenvolvido para exibir, em tempo real, os resultados enviados pelo controlador de aperto diretamente em um display industrial de fácil visualização. Sua principal função é fornecer feedback imediato ao operador, permitindo acompanhar cada ciclo de aperto com rapidez, segurança e confiabilidade. Projetado para aplicações industriais, o equipamento comunica-se através de RS-232, sendo compatível com diferentes protocolos utilizados em controladores de torque. Sua instalação é simples e sua alimentação em 10 a 30 VDC facilita a integração em novas linhas ou em sistemas já existentes.
O Torque Viewer M. Shimizu foi desenvolvido para aumentar a visibilidade das operações de aperto em linhas industriais, apresentando ao operador as informações provenientes do controlador de torque em um display dedicado.
Durante cada ciclo de aperto, o equipamento exibe claramente o resultado do processo, permitindo identificar imediatamente aprovações (OK) ou reprovações (NOK), além dos valores transmitidos pelo controlador. Essa visualização contribui para reduzir falhas operacionais, agilizar inspeções e melhorar o controle de qualidade durante a montagem.
Sua comunicação é realizada através da interface RS-232, suportando protocolos amplamente utilizados pela indústria, incluindo:
Isso permite que o Torque Viewer seja integrado a diferentes fabricantes de controladores sem necessidade de sistemas complexos de supervisão.
Sua alimentação entre 10 e 30 VDC facilita a instalação em painéis elétricos industriais e células automatizadas.
O equipamento pode ser utilizado em diversos segmentos industriais, como:
Sempre que houver necessidade de disponibilizar ao operador uma visualização rápida dos resultados de torque provenientes do controlador.
| Característica | Especificação |
|---|---|
| Fabricante | M. Shimizu |
| Alimentação | 10 a 30 VDC |
| Comunicação | RS-232 |
| Protocolos | Open Protocol, DG-IO e Printer Port |
| Interface | Display gráfico |
| Feedback | Display visual |
| Aplicação | Visualização dos resultados do controlador de aperto |
| Segmentos | Diversos segmentos industriais |
O Torque Viewer é indicado para linhas de montagem que utilizam controladores de aperto e necessitam apresentar os resultados do processo diretamente ao operador, proporcionando maior confiabilidade operacional e agilidade na tomada de decisão durante a produção.
