CEJN

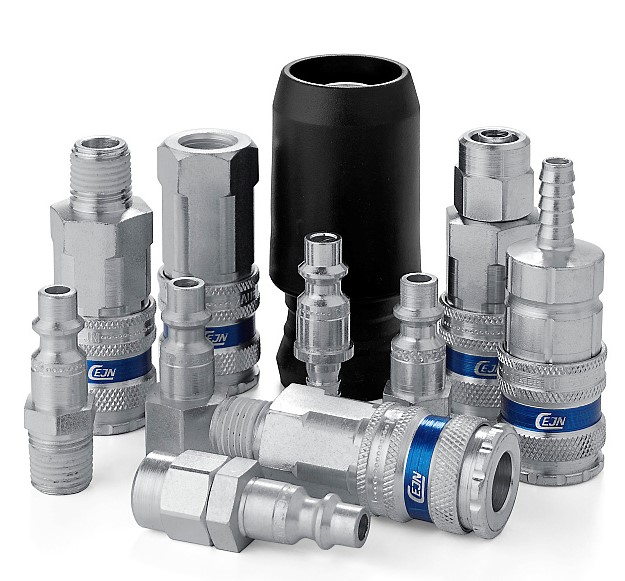

Engates rápidos standard – CEJN

Os engates rápidos CEJN para ar comprimido oferecem alta vazão e conexão segura para aplicações industriais intensas. Disponíveis em diversos padrões e diâmetros (até 11 mm), suportam até 16 bar e temperaturas de -30°C a +100°C. Conectividade rápida, durabilidade e compatibilidade com normas internacionais garantem desempenho confiável em ambientes exigentes.

Descrição

Engates rápidos para ar comprimido linha básica.

Os engates rápidos para ar comprimido da linha padrão CEJN são desenvolvidos para garantir segurança e desempenho superior em aplicações pneumáticas. Idealizados para indústrias que demandam conexões ágeis e confiáveis, esses engates oferecem alta vazão e eficiência na transferência de ar, minimizando perdas e maximizando a produtividade. Com um design resistente e fácil de manusear, eles suportam operações intensivas e mantêm a integridade do sistema, facilitando o trabalho em ambientes industriais e automotivos. Além disso, a linha apresenta compatibilidade com uma ampla gama de conexões e acessórios, tornando-a versátil para diversas necessidades e ambientes de trabalho.

ModeloDiâmetro nominal de vazãoVazão de arPressão máxima de trabalhoPressão mínima de rupturaTemperaturaMaterial EngateMaterial do bicoForça de conexãoPadrões
Série 1412.5 mm (3/32″)86 l/min (3.0 CFM)10 bar (145 PSI)40 bar (580 PSI)-30°C – +100°C (-22°F – +212°F)Latão cromadoLatão cromado65 NCEJN Original 2.5mm
Série 2205.0 mm (3/16″)580 l/min (20.5 CFM)35 bar (507 PSI)35 bar (507 PSI)-30°C – +100°C (-22°F – +212°F)Latão NiqueladoAço temperado zincado92 NCEJN Original Standard
Série 2235.0 mm (3/32″)535 l/min (18.9 CFM)15 bar (217 PSI)60 bar (870 PSI)-20°C – +70°C (-4°F – +158°F)Latão NiqueladoLatão Niquelado63.7 NEurostandard 5mm
Série 3005.5 mm (7/32″)1050 l/min (37.1 CFM)16 bar (232 PSI)140 bar (2030 PSI)-20°C – +70°C (-4°F – +158°F)Aço/Latão zincadoAço temperado zincado70.7 NARO 210 Standard, 5.5mm
Série 303.5 mm (1/4″)1450 l/min (51.2 CFM)16 bar (232 PSI)140 bar (2030 PSI)-20°C – +70°C (-4°F – +158°F)Aço/Latão zincadoAço temperado zincado85 NPadrão Escandinavo, 6.5 mm
Série 3105.3 mm (7/32″)925 l/min (32.7 CFM)16 bar (232 PSI)140 bar (2030 PSI)-20°C – +70°C (-4°F – +158°F)Aço/Latão zincadoAço temperado zincado70.7 NISO 6150 B, A-A 59439 5.3 mm
Série 3157.5 mm (5/16″)1950 l/min (68.8 CFM)16 bar (232 PSI)140 bar (2030 PSI)-20°C – +70°C (-4°F – +158°F)Aço/Latão zincadoAço temperado zincado73.5 NNorma Asiática, 7.5mm
Série 3207.6 mm (5/16″)2100 l/min (74.1 CFM)16 bar (232 PSI)140 bar (2030 PSI)-20°C – +70°C (-4°F – +158°F)Aço/Latão zincadoAço temperado zincado70.7 NCEJN Original, Eurostandard 7.6 (7.4)
Série 3266,2 mm (1/4″)725 l/min (25.6 CFM)70 bar (1015 PSI)280 bar (4061 PSI)-15°C – +100°C (5°F – +212°F)Aço inoxidável (AISI 316)Aço inoxidável (AISI 316)102 NCEJN Original, Eurostandard, 7.4 mm
Série 3317 mm (9/32″)1600 l/min (56.5 CFM)16 bar (232 PSI)64 bar (928 PSI)-30°C – +100°C (-22°F – +212°F)Aço zincadoAço temperado zincado65 NAC Q10, 7 mm
Série 4089.5 mm (3/8″)3450 l/min (121.8 CFM)16 bar (232 PSI)140 bar (2030 PSI)-20°C – +100°C (-4°F – +212°F)Aço/Latão zincadoAço temperado zincado160 NPadrão Escandinavo, 9.5 mm
Série 41010.4 mm (13/32″)3900 l/min (137.7 CFM)16 bar (232 PSI)140 bar (2030 PSI)-20°C – +100°C (-4°F – +212°F)Aço/Latão zincadoAço temperado zincado105.2 NModelo original CEJN, Norma Européia 10.4
Série 42110 mm (13/32″)3200 l/min (113.0 CFM)16 bar (232 PSI)140 bar (2030 PSI)-20°C – +100°C (-4°F – +212°F)Aço/Latão zincadoAço temperado zincado160 NAC Q15, 10 mm
Série 4308.2 mm (5/16″)2350 l/min (83.0 CFM)16 bar (232 PSI)140 bar (2030 PSI)-20°C – +100°C (-4°F – +212°F)Aço/Latão zincadoAço temperado zincado110.8 NISO 6150 B, A-A-59439, 8.2 mm
Série 55011 mm (7/16″)3750 l/min (132.4 CFM)16 bar (232 PSI)140 bar (2030 PSI)-20°C – +100°C (-4°F – +212°F)Aço/Latão zincadoAço temperado zincado145 NISO 6150 B, A-A-59439, 11 mm
