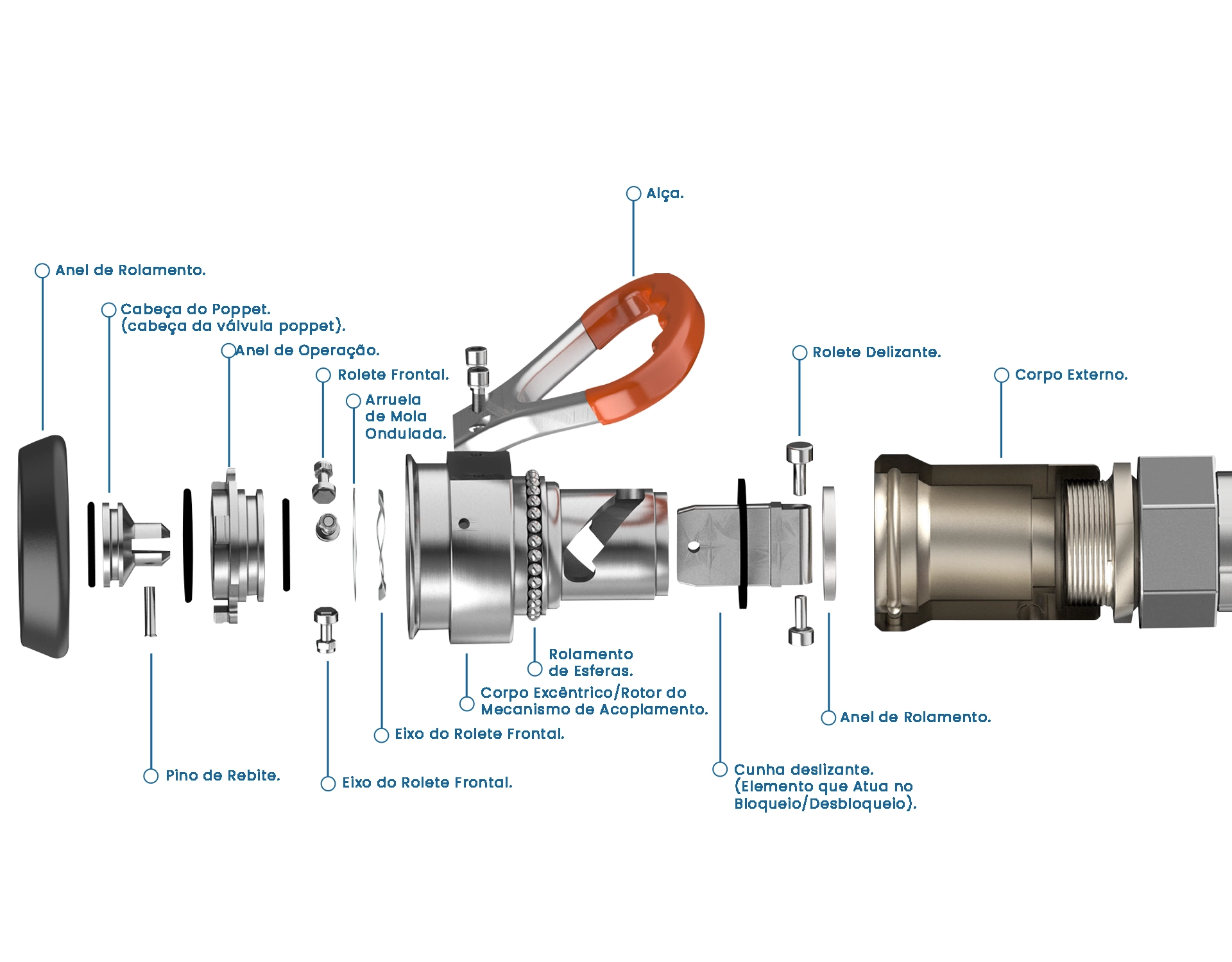

Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
Vista explodida do engate Smartflow dry break com identificação de componentes. Acoplamento seco 25 bar para transferência segura de fluidos. Aplicações: AdBlue, bunkering, IBC, Oil & Gas, petroquímica, Food & Beverage,
CEJN

Engate Smartflow Dry Break Acoplamento seco para transferência de fluidos – CEJN

Acoplamento dry break Smartflow. Conexões sem derramamento, 25 bar, opções em alumínio ou aço inox, intercambiável conforme TEAM SPEC e STANAG 3756. Fornecido pela M. Shimizu.

Descrição

O engate Smartflow dry break foi projetado para garantir transferência segura, eficiente e sustentável de fluidos em ambientes agressivos e de alta criticidade. Suas conexões e desconexões são realizadas sem derramamento. O design reduz o número de peças e elimina a necessidade de válvulas adicionais, resultando em economia de tempo e redução de custos operacionais. A linha atende às demandas de Oil & Gas, petroquímica, Food & Beverage, transporte rodoviário e ferroviário, operações marítimas e aviação. Aplicações típicas incluem distribuição de AdBlue, tanques rodoviários e ferroviários, operações offshore, bunkering e enchimento de IBC.

Dados Técnicos Principais.


  • Pressão máxima de trabalho. 25 bar (362 PSI).
  • Fator de segurança. 5x.
  • Materiais. Alumínio, Aço inox.
  • Meios. Fluidos industriais, AdBlue e outros meios compatíveis.
  • Tamanhos disponíveis. 1”, 2”, 2,5”, 3”, 4”.
  • Padrões. TEAM SPEC, STANAG 3756.
  • Vedações. Múltiplas opções de o-ring, incluindo composições aprovadas pela FDA.


Interoperabilidade e Economia.


Graças ao fator de segurança 5x, a família Smartflow permite que clientes optem por unidades em alumínio como alternativa mais leve e econômica a versões em aço inoxidável em aplicações que exijam maior pressão. Os engates Smartflow são intercambiáveis com produtos de outros fabricantes conforme TEAM SPEC e STANAG 3756, facilitando retrofit e padronização de frotas.

Operação e Ergonomia.


Os engates variam de 1” a 4”. Tamanhos menores são operáveis manualmente. Tamanhos maiores exigem maior torque para conexão e desconexão. Alças simples ou duplas facilitam a operação em aplicações de maior esforço. O sistema de atuação utiliza um gatilho ativado ao conectar a mangueira (lado fêmea) ao tanque (lado macho). Ao girar no sentido horário, o engate trava e libera o fluxo. O giro no sentido anti-horário destrava o engate e interrompe o fluxo sem derramamento. Essa operação reduz riscos de contaminação e exposição do operador aos fluidos.

Principais Recursos e Benefícios.


  • Eficiência e produtividade. A ausência de derramamentos e desperdícios, aliada à redução do tempo de inatividade, melhora a eficiência de processos e aumenta a produtividade.
  • Saúde e segurança. A eliminação de derramamentos de fluidos, inclusive perigosos, reduz riscos à saúde dos operadores e melhora a conformidade com normas de segurança.
  • Redução de custos. Menos desperdício de produto e menor tempo de parada resultam em economia operacional significativa.
  • Sustentabilidade ambiental. Sistemas sem derramamento previnem contaminação ambiental e ajudam empresas a cumprir metas de sustentabilidade.
  • Versatilidade de vedação. Opções de o-rings, inclusive certificações FDA, permitem uso em indústrias que exigem higiene, como alimentos e bebidas.
  • Robustez e confiabilidade. Construção adequada para ambientes severos. Classificação de 25 bar com fator de segurança 5x garante desempenho consistente.


Customização e Suporte Técnico.


A M. Shimizu fornece suporte técnico, especificação de materiais e adaptações com cabeçotes especiais conforme a necessidade do cliente. Podemos auxiliar na seleção de material, tipo de vedação e dimensões para cada aplicação. Também oferecemos verificação de compatibilidade com normas e retrofit para substituição por engates Smartflow.

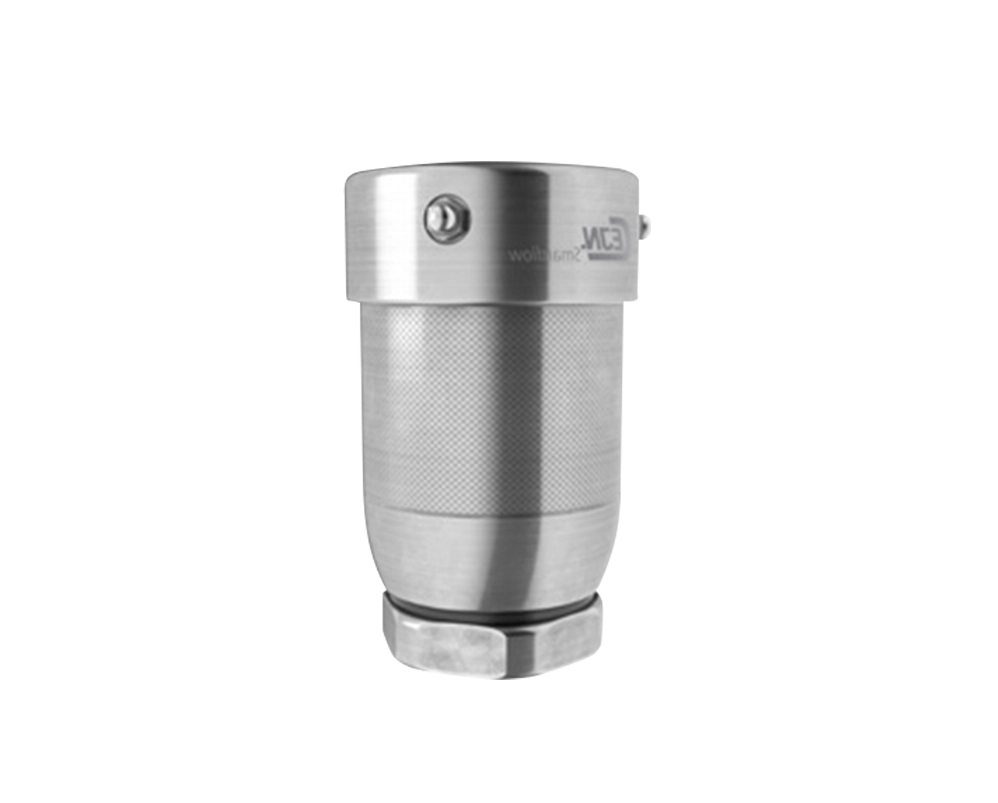

Engate hidráulico seco Smartflow CEJN em aço inoxidável, modelo dry break de 25 bar. Sistema de acoplamento rápido e seguro para transferência de fluidos industriais sem derramamento. Ideal para aplicações em Oil & Gas, petroquímica, alimentos e bebidas, transporte rodoviário e marítimo. Engate fêmea com corpo texturizado para melhor aderência e vedação, fornecido pela M. Shimizu.
Part no.Category titleMaterial standardNominal flow diameterMax working pressureConnection
1061000011" Hose unitAluminum56 mm25 bar (362 PSI)G 1" (female)
1061000021" Hose unitAluminum56 mm25 bar (362 PSI)1" NPT (female)
1061000051" Hose unitStainless steel56 mm25 bar (362 PSI)G 1" (female)
1061000061" Hose unitStainless steel56 mm25 bar (362 PSI)1" NPT (female)
1061050011" Tank unitAluminum56 mm25 bar (362 PSI)G 1" (female)
1061050021" Tank unitAluminum56 mm25 bar (362 PSI)1" NPT (female)
1061050061" Tank unitStainless steel56 mm25 bar (362 PSI)G 1" (female)
1061050071" Tank unitStainless steel56 mm25 bar (362 PSI)1" NPT (female)

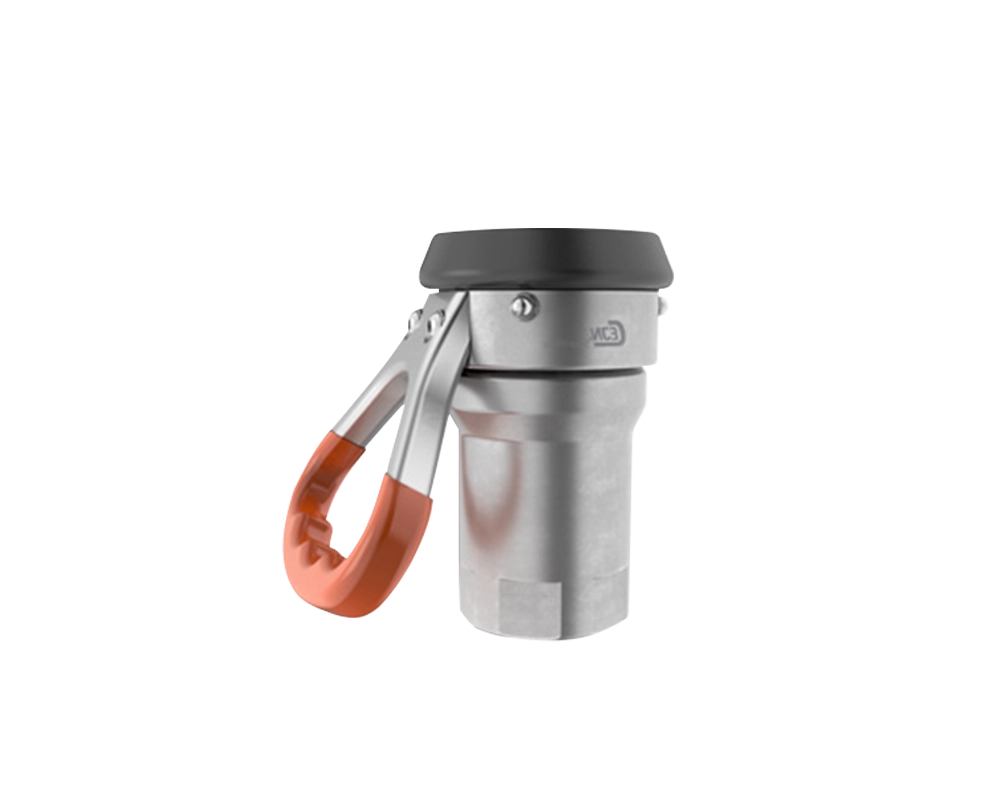

Engate hidráulico seco Smartflow CEJN com alça ergonômica em alumínio e trava de segurança. Modelo dry break 25 bar para conexão e desconexão rápida sem derramamento de fluidos. Indicado para aplicações em Oil & Gas, petroquímica, alimentos e bebidas, transporte rodoviário e marítimo. Engate leve, seguro e durável, fornecido pela M. Shimizu.
Part no.Category titleMaterial standardNominal flow diameterMax working pressureConnection
1062000032" Hose unitAluminum70 mm25 bar (362 PSI)G 2" (female)
1062000042" Hose unitAluminum70 mm25 bar (362 PSI)2" NPT (female)
1062000072" Hose unitStainless steel70 mm25 bar (362 PSI)G 2" (female)
1062000082" Hose unitStainless steel70 mm25 bar (362 PSI)2" NPT (female)
1062050032" Tank unitAluminum70 mm25 bar (362 PSI)G 2" (female)
1062050042" Tank unitAluminum70 mm25 bar (362 PSI)2" NPT (female)
1062050112" Tank unitStainless steel70 mm25 bar (362 PSI)G 2" (female)
1062050122" Tank unitStainless steel70 mm25 bar (362 PSI)2" NPT (female)

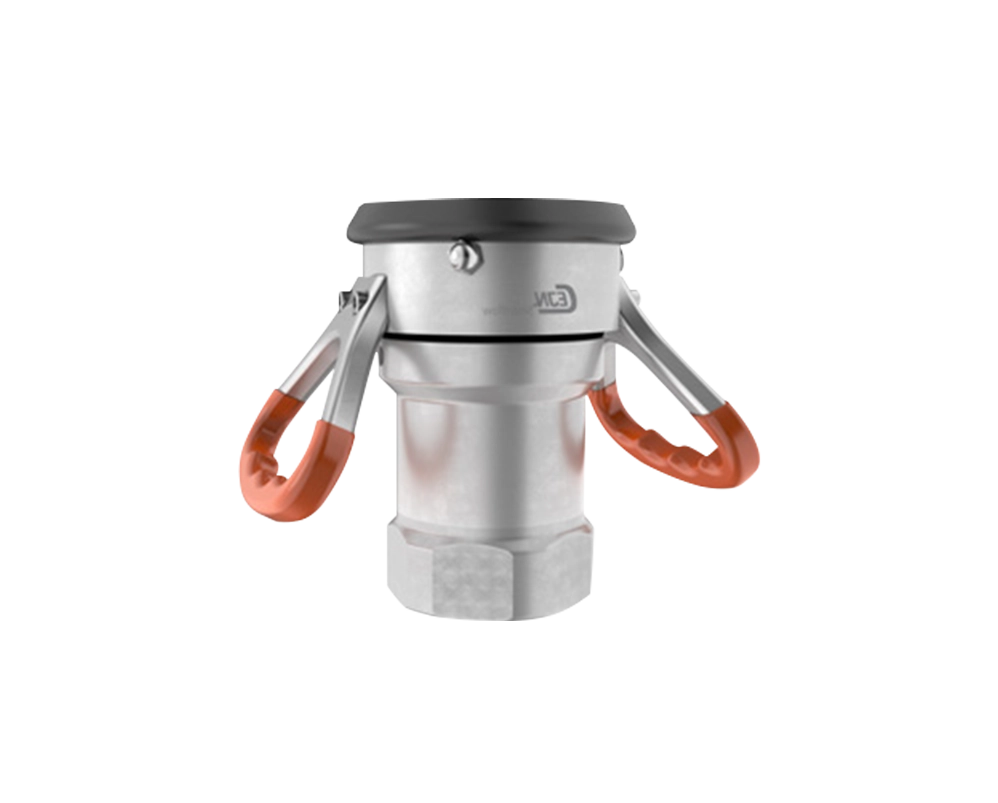

Engate hidráulico seco Smartflow CEJN com dupla alça ergonômica e trava de segurança. Acoplamento dry break 25 bar desenvolvido para conexão e desconexão rápida sem vazamentos. Ideal para transferência segura de fluidos em setores Oil & Gas, petroquímico, marítimo, transporte e alimentos e bebidas. Engate de alta durabilidade e precisão, fornecido pela M. Shimizu.
Part no.Category titleMaterial standardNominal flow diameterMax working pressureConnection
1062500012 1/2" Hose unitAluminum105 mm25 bar (362 PSI)G 2 1/2" (female)
1062500022 1/2" Hose unitAluminum105 mm25 bar (362 PSI)2 1/2" NPT (female)
1062500052 1/2" Hose unitStainless steel105 mm25 bar (362 PSI)G 2 1/2" (female)
1062500062 1/2" Hose unitStainless steel105 mm25 bar (362 PSI)2 1/2" NPT (female)
1062550012 1/2" Tank unitAluminum105 mm25 bar (362 PSI)G 2 1/2" (female)
1062550022 1/2" Tank unitAluminum105 mm25 bar (362 PSI)2 1/2" NPT (female)
1062550092 1/2" Tank unitStainless steel105 mm25 bar (362 PSI)G 2 1/2" (female)
1062550102 1/2" Tank unitStainless steel105 mm25 bar (362 PSI)2 1/2" NPT (female)
1063000013" Hose unitAluminum119 mm25 bar (362 PSI)G 3" (female)
1063000023" Hose unitAluminum119 mm25 bar (362 PSI)3" NPT (female)
1063000033" Hose unitStainless steel119 mm25 bar (362 PSI)G 3" (female)
1063000043" Hose unitStainless steel119 mm25 bar (362 PSI)3" NPT (female)
1063050013" Tank unitAluminum119 mm25 bar (362 PSI)G 3" (female)
1063050023" Tank unitAluminum119 mm25 bar (362 PSI)3" NPT (female)
1063050053" Tank unitStainless steel119 mm25 bar (362 PSI)G 3" (female)
1063050063" Tank unitStainless steel119 mm25 bar (362 PSI)3" NPT (female)
Engate rápido industrial CEJN com anel de proteção laranja e corpo metálico prateado, utilizado em sistemas de ar comprimido e hidráulica industrial para conexões seguras e de alta performance em linhas de montagem automotiva e de máquinas.
Part no.Category titleMaterial standardNominal flow diameterMax working pressureConnection
1064000014" Hose unitAluminum164 mm25 bar (362 PSI)G 4" (female)
1064000024" Hose unitAluminum164 mm25 bar (362 PSI)4" NPT (female)
1064000034" Hose unitStainless steel164 mm25 bar (362 PSI)G 4" (female)
1064000044" Hose unitStainless steel164 mm25 bar (362 PSI)4" NPT (female)
1064050014" Tank unitAluminum164 mm25 bar (362 PSI)G 4" (female)
1064050024" Tank unitAluminum164 mm25 bar (362 PSI)4" NPT (female)
1064050054" Tank unitStainless steel164 mm25 bar (362 PSI)G 4" (female)
1064050064" Tank unitStainless steel164 mm25 bar (362 PSI)4" NPT (female)
