Engate pneumático para ar comprimido, ideal para linhas industriais de baixa pressão. A Série 200 da Hi Cupla garante conexões rápidas, seguras e com vedação eficiente. Fabricado em aço, oferece maior durabilidade, manuseio prático e redução de tempo na troca de ferramentas, otimizando operações em montagem e automação.

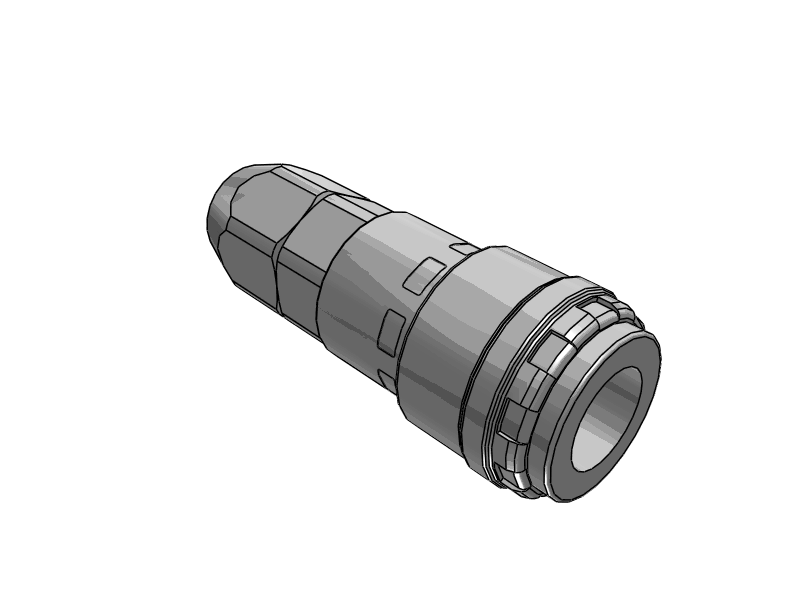

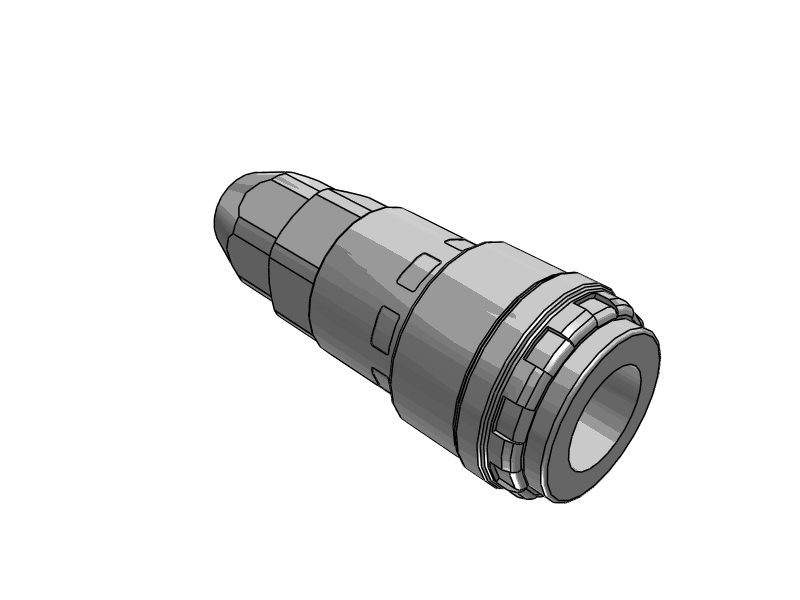

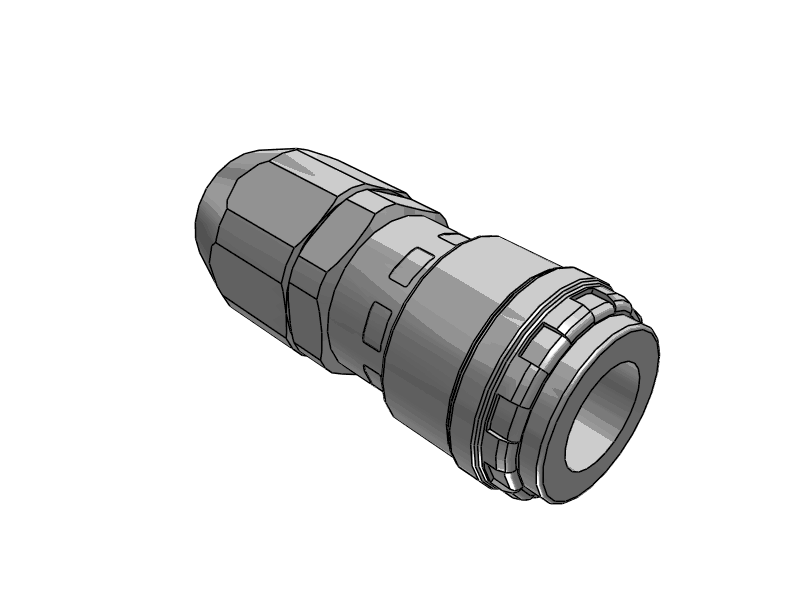

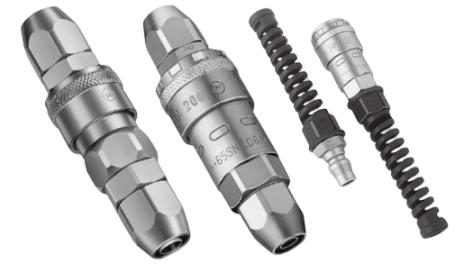

O engate pneumático Hi Cupla Série 200 da Nitto Kohki com corpo em aço cromado, oferece segurança e praticidade superiores para utilização com ar comprimido de baixa pressão. Seu design otimiza a conexão, reduzindo o tempo de acoplamento e facilitando o manuseio. Com tecnologia exclusiva, proporciona flexibilidade e segurança em diversas linhas de fluidos industriais, sendo a escolha ideal para eficiência em automação e linhas de montagem, contudo, não adequado para água ou óleo.
Características principais:
• Conexão push-to-connect simples e segura! Grande vazão!
• Design de vedação na extremidade.
• Proporciona excelente manuseio.
• Basta encaixar o plugue no soquete para uma conexão simples e segura, reduz o tempo de conexão e melhora a eficiência.

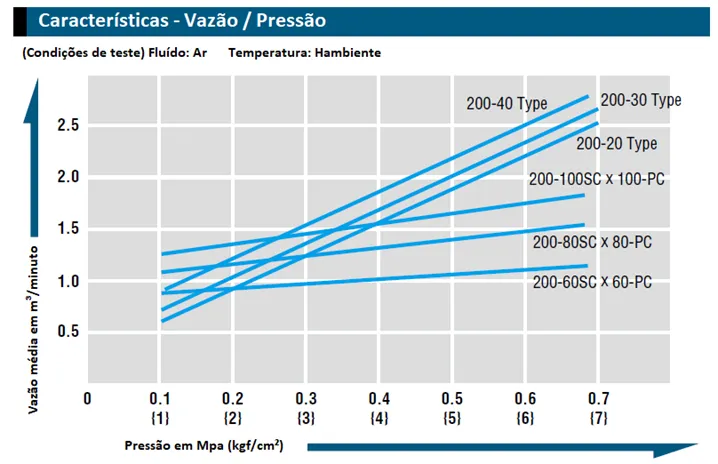

• Novo design da válvula para baixa perda de pressão, proporcionando aumento na vazão (15% a mais em relação ao modelo convencional).
• A vedação na extremidade é alcançada quando conectada.
• Operabilidade aprimorada com baixa resistência à conexão.
• O design da vedação na extremidade é superior à vedação externa com anel de vedação, pois não causa danos à vedação por falta de lubrificação.
• Disponível apenas com corpo de aço. Não adequado para água ou óleo.
| Modelos | Aplicação Mangueira (mm) | Peso (g) | Dimensões (mm) | |||||
|---|---|---|---|---|---|---|---|---|
| Ls | A | ØD | ØB | Hs(WAF) | T(WAF) | |||
| 200-50SN | Ø5 x Ø8 | 105 | 64,5 | 17 | 26,5 | 4,5 | Hex.19 | Hex.17 |
| 200-60SN | Ø6 x Ø9 | 105 | 64,5 | 17 | 26,5 | 5,3 | Hex.19 | Hex.17 |
| 200-65SN | Ø6,5 x Ø10 | 106 | 64,5 | 17 | 26,5 | 5,3 | Hex.19 | Hex.17 |
| 200-80SN | Ø8 x Ø12 | 112 | 66,5 | 19 | 26,5 | 7,5 | Hex.19 | Hex.19 |
| 200-855N | Ø8,5 x Ø12,5 | 113 | 66,5 | 19 | 26,5 | 7,5 | Hex.19 | Hex.19 |
| 200-110SN | Ø11 x Ø16 | 127 | 62,0 | 23 | 26,5 | 10,0 | Hex.23 | Hex.24 |
