Engate rápido Nitto Kohki Full-Blow Soquete SN, otimiza sistemas de ar/gás inerte industrial. Permite passagem plena para alimentação eficiente de equipamentos pneumáticos, elevando performance e produtividade. Montagem simplificada com contra-porca, opera de -5°C a +60°C. Trava de segurança impede desconexões acidentais, enquanto a purga reduz riscos operacionais, ideal para ambientes que exigem precisão e segurança na conexão pneumática.
Soquete com contra-porca, dessa forma é possível montar a mangueira de forma muito simples, observe as medidas internas e externas de mangueira.

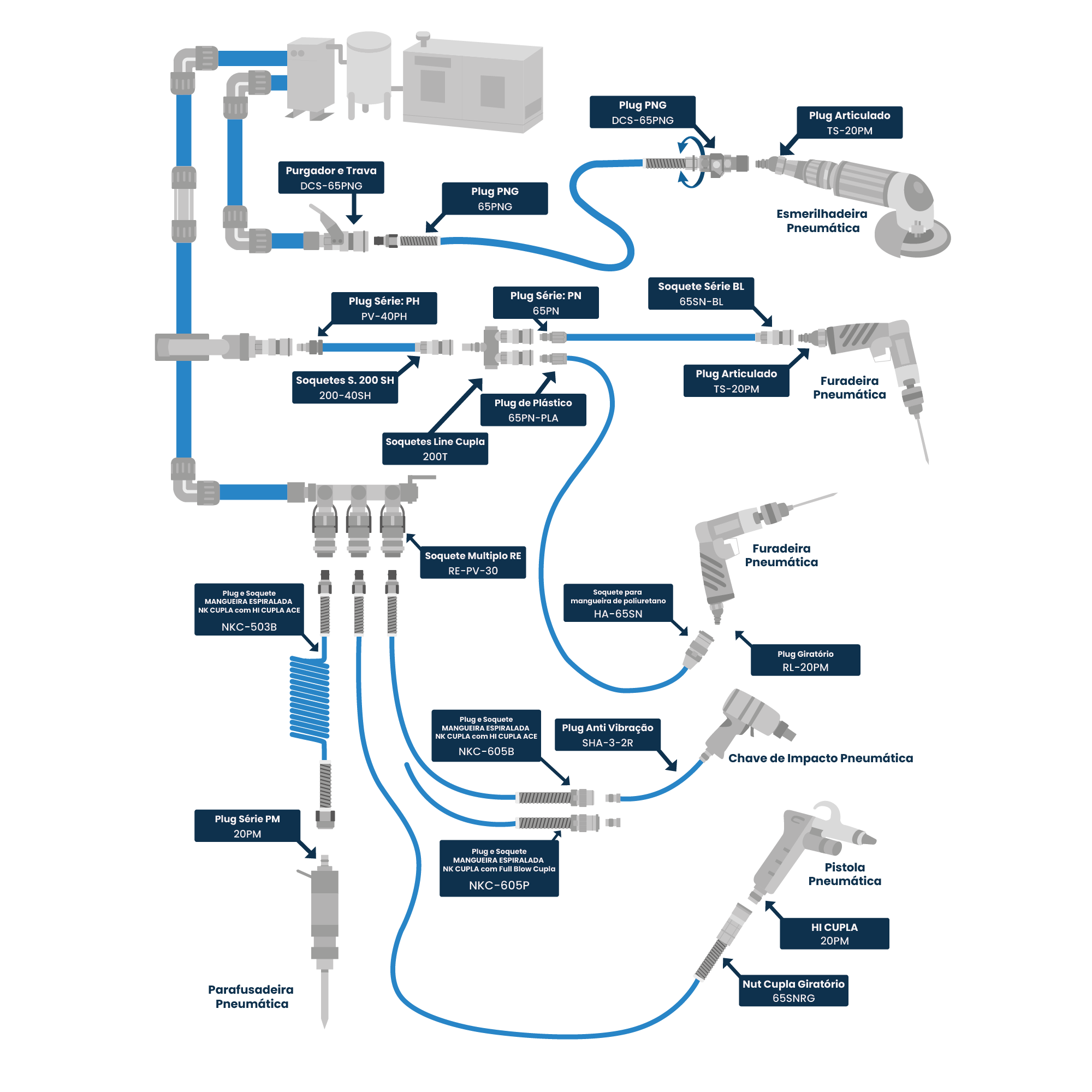

É intecambiável com toda a linha Nitto (PH, PF, PM, PN, PAH, SH, SF, SM, SN).
Caracteristica de passagem plena de ar comprimido com melhor alimentação do equipamento.
Especificações:
• Aplicação: ar e gás inerte;
• Composição do corpo: alumínio;
• Temperatura serviço: -5ºC ~ +60ºC;
• Intercambialidade: compatível com todos os plugs da série CUPLA.
Operação com a válvula aberta ou fechada
A válvula pode estar aberta ou fechada quando o engate é conectado.
Após a conexão com o plug, deslize a luva B para abrir a válvula. Desta forma o fluxo total é obtido.
Deslize a luva B para a posição original para bloquear o fluxo.
Funcionamento da trava
Deslize a luva B no sentido do plug, gire o anel A para travar o anel trava evitando a desconexão acidental do engate.
Operação de purgação
Ao retornar a luva B para a posição original, a válvula se fecha e todo o ar residual que se encontra no lado do plug é liberado, reduzindo os riscos de acidentes.
| Modelo | Aplicação | Peso (g) | Dimensões (mm) | |||
|---|---|---|---|---|---|---|
| L | Hs | T | ØB | |||
| FBH-65SN | Ø6,5 mm x Ø10 mm | 64 | 64 | Hex. 22 | Hex. 17 | 5.5 |
| FBH-80SN | Ø8 mm x Ø12 mm | 67 | 66 | Hex. 22 | Hex. 19 | 7,5 |
| FBH-85SN | Ø8,5 mm x Ø12,5 mm | 68 | 66 | Hex. 22 | Hex. 19 | 7,5 |
| FBH-110SN | Ø11 mm x Ø16 mm | 86 | 71 | Hex.26 | Hex. 24 | 10 |
Descrição
O mecanismo exclusivo de válvula tipo gaveta totalmente aberta proporciona baixa perda de pressão e alta vazão, o que reduz o volume de ar de fonte necessário.
-A vazão é aumentada em até 40% mais que a do HI CUPLA.
-Durante a conexão e desconexão, a válvula é fechada, permitindo a conexão/desconexão sob pressão zero da linha.
-Quando a luva do soquete retorna à sua posição original, o mecanismo de purga libera a pressão de ar residual no engate, eliminando ruídos desagradáveis de estalo e movimento de chicote da mangueira na desconexão.
-Mecanismo de prevenção de separação evita a conexão acidental do CUPLA, garantindo uma operação segura.
-A válvula pode ser aberta e fechada enquanto a tomada e o engate estão conectados.
-O peso é reduzido em 30 a 45% em comparação com o dos Cuplas convencionais.
Nota: A montagem direta do Full-Blow Cupla em ferramentas percussivas e vibratórias deve ser evitada. O mecanismo exclusivo de válvula tipo gaveta totalmente aberta proporciona baixa perda de pressão e alta taxa de fluxo, o que reduz o volume de ar de fonte necessário.
