Engate rápido Nitto Kohki Full-Blow Soquete SF, com rosca interna, compatível com a linha Nitto. Projetado para pressão de trabalho de 1,5 MPa e máxima de 2,0 MPa, garante passagem plena de ar comprimido para alta performance industrial. Seu sistema de trava com alívio de pressão previne desconexões acidentais e libera ar residual, elevando a segurança operacional e a eficiência em aplicações críticas de pneumática industrial.
Soquete Full-Blow com rosca interna, próprio para receber outros soquetes com rosca externa da linha Nitto, tem a principal vantagem na trava de alivio de pressão antes de desconectar.
É intecambiável com toda a linha Nitto (PH, PF, PM, PN, PAH, SH, SF, SM, SN)
Possui caracteristica de passagem plena de ar comprimido.
Especificações:
• Pressão de trabalho: 1,5 MPa (15 kgf/cm2);
• Pressão máxima: 2,0 MPa (20 kgf/cm2);
Funcionamento da trava
Deslize a luva B no sentido do plug, gire o anel A para travar o anel trava evitando a desconexão acidental do engate e todo o ar residual que se encontra no lado do plug é liberado, reduzindo os riscos de acidentes.
Descrição

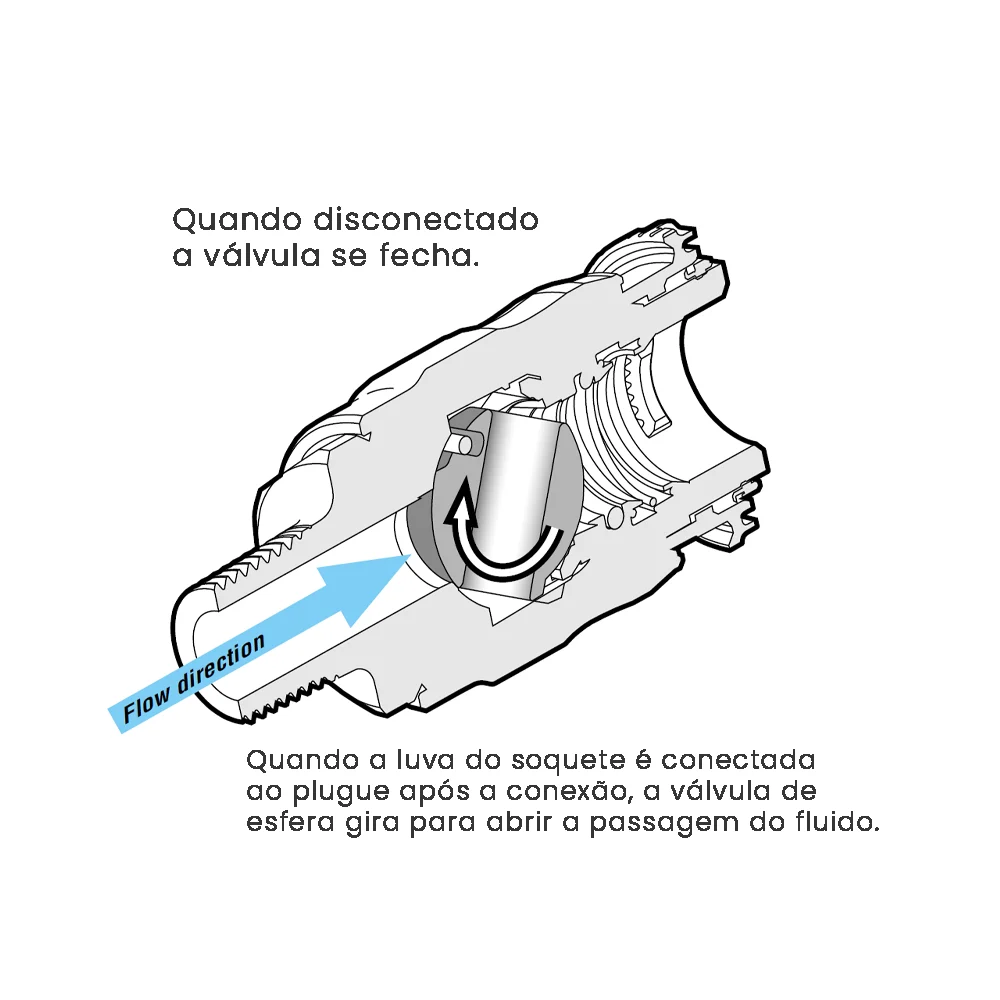

O mecanismo exclusivo de válvula tipo gaveta totalmente aberta proporciona baixa perda de pressão e alta vazão, o que reduz o volume de ar de fonte necessário.
-A vazão é aumentada em até 40% mais que a do HI CUPLA.
-Durante a conexão e desconexão, a válvula é fechada, permitindo a conexão/desconexão sob pressão zero da linha.
-Quando a luva do soquete retorna à sua posição original, o mecanismo de purga libera a pressão de ar residual no engate, eliminando ruídos desagradáveis de estalo e movimento de chicote da mangueira na desconexão.
-Mecanismo de prevenção de separação evita a conexão acidental do CUPLA, garantindo uma operação segura.
-A válvula pode ser aberta e fechada enquanto a tomada e o engate estão conectados.
-O peso é reduzido em 30 a 45% em comparação com o dos Cuplas convencionais.
Nota: A montagem direta do Full-Blow Cupla em ferramentas percussivas e vibratórias deve ser evitada. O mecanismo exclusivo de válvula tipo gaveta totalmente aberta proporciona baixa perda de pressão e alta taxa de fluxo, o que reduz o volume de ar de fonte necessário.
| Modelo | Aplicação | Peso (g) | Dimensões (mm) | |||
|---|---|---|---|---|---|---|
| Ls | Hs | A | T | |||
| FBH-20SF | R 1/4 | 77 | 54,5 | Hex.22 | 13 | Rc 1/4 |
