O engate rápido Nitto Kohki Full-Blow Soquete SH, projetado para mangueiras com fixação por abraçadeira, assegura passagem plena de ar e gás inerte, otimizando o desempenho de sistemas pneumáticos industriais. Sua trava de segurança com alívio de pressão permite a descompressão segura do sistema antes da desconexão, elevando a segurança operacional e a eficiência. Compatível com a linha Nitto, oferece versatilidade para aplicações em manufatura e automação.
Os engates pneumáticos Full-Blow Cupla da Nitto Kohki possuem corpo fabricado em liga de alumínio, garantindo leveza e resistência mecânica. Estão disponíveis com roscas e bicos para mangueira nos tamanhos 1/4", 3/8" e 1/2".
A versão Tipo SN é compatível com mangueiras de poliuretano nos seguintes diâmetros:
A pressão máxima de trabalho é de 1,5 MPa, equivalente a 15 kgf/cm², 15 bar ou 218 PSI, o que assegura excelente desempenho em aplicações industriais com demandas elevadas de pressão.
O material de vedação utilizado é borracha nitrílica (NBR), com a designação NBR (SG), operando de forma segura na faixa de temperatura de -20°C a +60°C. Este é o material de vedação padrão fornecido com o produto.
Soquete para uso com mangueira e fixação por abraçadeira.

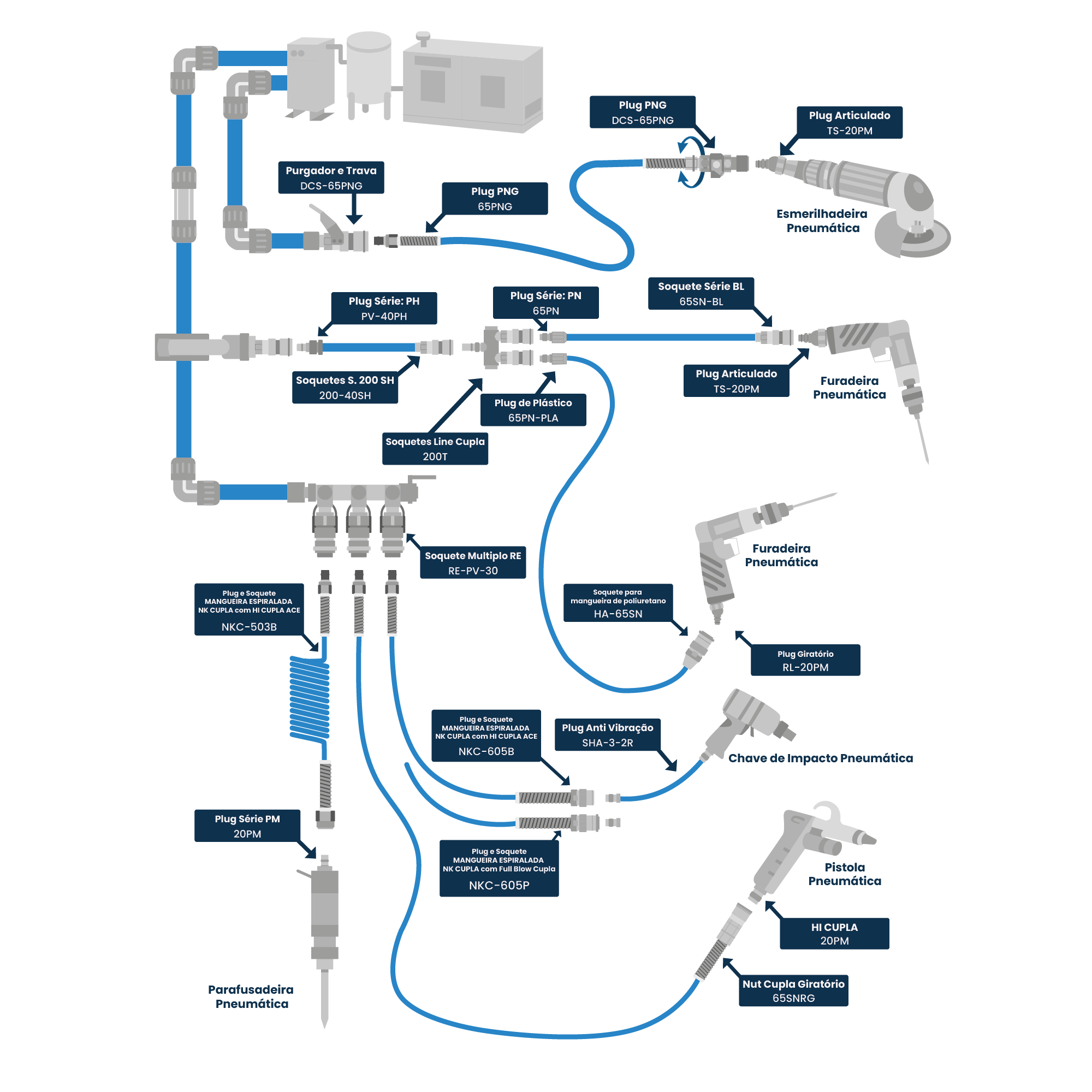

É intecambiável com toda a linha Nitto (PH, PF, PM, PN, PAH, SH, SF, SM, SN)
Possui grande vantagem por conta da sua passagem plena de ar comprimido e trava de segurança, onde pode ser utilizada para aliviar a pressão do sistema antes de desacoplar.
Especificações:
• Aplicação: ar e gás inerte;
• Composição do corpo: alumínio;
Operação com a válvula aberta ou fechada
A válvula pode estar aberta ou fechada quando o engate é conectado.
Após a conexão com o plug, deslize a luva B para abrir a válvula. Desta forma o fluxo total é obtido.
Deslize a luva B para a posição original para bloquear o fluxo.
O mecanismo exclusivo de válvula tipo gaveta totalmente aberta proporciona baixa perda de pressão e alta vazão, o que reduz o volume de ar de fonte necessário.
-A vazão é aumentada em até 40% mais que a do HI CUPLA.
-Durante a conexão e desconexão, a válvula é fechada, permitindo a conexão/desconexão sob pressão zero da linha.
-Quando a luva do soquete retorna à sua posição original, o mecanismo de purga libera a pressão de ar residual no engate, eliminando ruídos desagradáveis de estalo e movimento de chicote da mangueira na desconexão.
-Mecanismo de prevenção de separação evita a conexão acidental do CUPLA, garantindo uma operação segura.
-A válvula pode ser aberta e fechada enquanto a tomada e o engate estão conectados.
-O peso é reduzido em 30 a 45% em comparação com o dos Cuplas convencionais.
Nota: A montagem direta do Full-Blow Cupla em ferramentas percussivas e vibratórias deve ser evitada. O mecanismo exclusivo de válvula tipo gaveta totalmente aberta proporciona baixa perda de pressão e alta taxa de fluxo, o que reduz o volume de ar de fonte necessário.
| Modelo | Aplicações | Peso (g) | Dimensões (mm) | |||
|---|---|---|---|---|---|---|
| L | A | ØT | ØB | |||
| FBH-20SH | 1/4" | 70 | (77) | 30 | 9 | 5,5 |
| FBH-30SH | 3/8" | 74 | (81) | 34 | 11,3 | 8 |
| FBH-40SH | 1/2" | 85 | (83) | 36 | 15 | 10 |
