Conector pneumático HI CUPLA BL 65SN-BL em aço com trava de segurança para ar comprimido
Conector pneumático HI CUPLA BL 65SN-BL em aço com trava de segurança para ar comprimido
Nitto Kohki

Engate Rápido - Soquete Rápido para Conexão - Hi Cupla - Série: Standard (BL) – Nitto Kohki

O conector pneumático HI CUPLA BL 65SN-BL é a solução ideal para sistemas de ar comprimido industriais que exigem segurança e durabilidade. Fabricado em aço com tratamento térmico e equipado com trava de manga, evita desconexões acidentais durante o uso. Compatível com mangueiras de poliuretano sem necessidade de abraçadeira, oferece instalação prática e desempenho confiável em linhas de produção.

Descrição

HI CUPLA BL 65SN-BL AÇO NBR – Conector Rápido com Trava de Manga para Pneumática Industrial

Mecanismo de trava por rotação da manga garante conexão segura após o encaixe.


  • Sistema de trava na manga evita desconexões acidentais durante o uso.

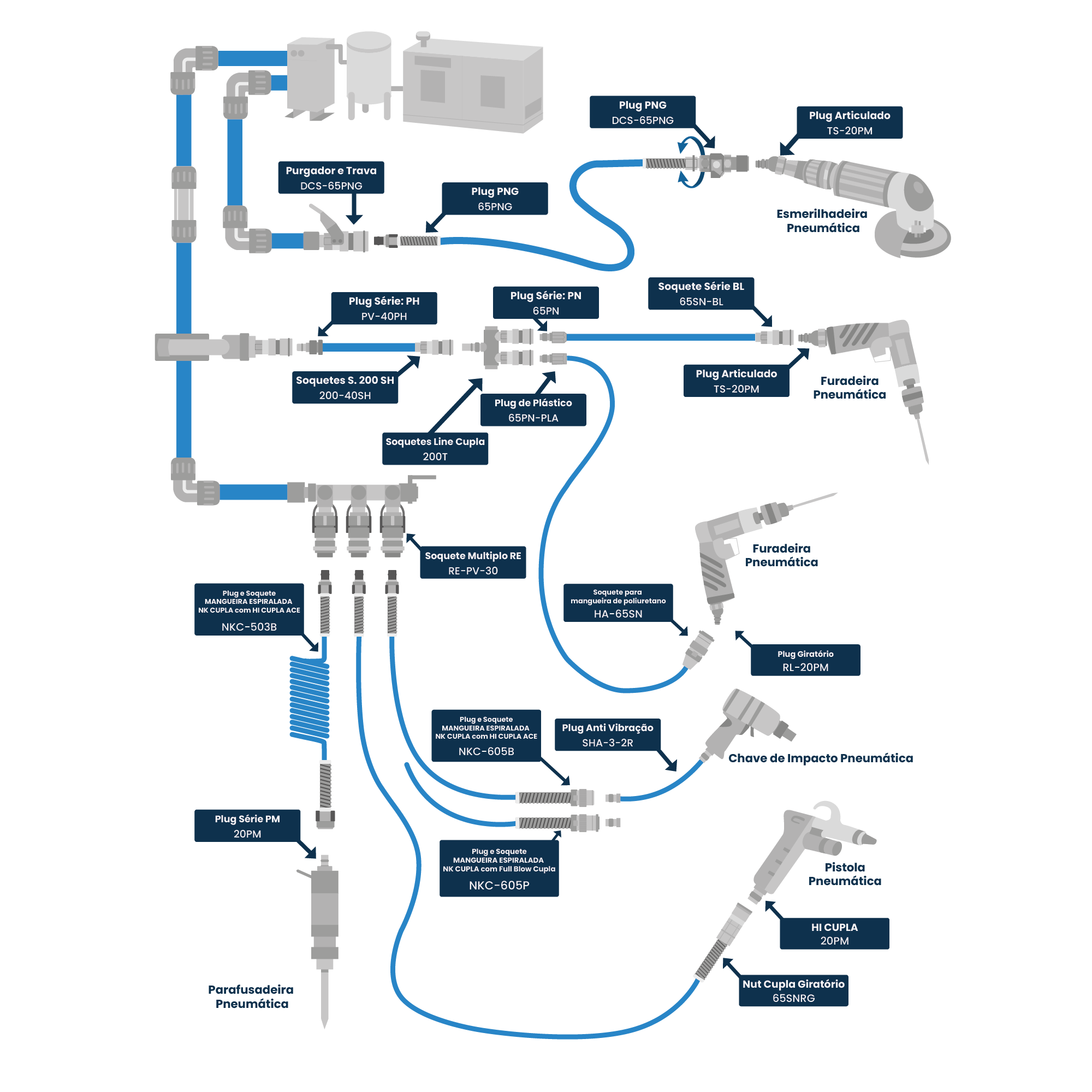

  • Ideal para aplicações gerais em fábricas, conectando linhas de ar comprimido a ferramentas pneumáticas.
  • Corpo em aço, ideal para ar comprimido; versões em aço inox disponíveis para aplicações com água.
  • Ao desconectar, o fluido residual do plugue será expelido — operação prevista pelo projeto.
  • Componentes estruturais em aço passam por tratamento térmico, oferecendo alta resistência mecânica, maior durabilidade e menor desgaste.
  • Diversas opções de materiais do corpo, bitolas e terminais de conexão disponíveis para atender diferentes exigências industriais.
  • Modelo SN-BL para mangueira de poliuretano dispensa o uso de abraçadeira, facilitando a instalação.


ModeloAplicaçãoPeso (g)Dimensões (mm)
LØDØBH (waf)T (waf)
65SN-BLØ6,5xØ10115(59,5)(26,5)5,3Hex.19Hex.17
80SN-BLØ8xØ12120(61,5)(26,5)7,5Hex.19Hex.19
85SN-BLØ8,5xØ12,5120(61,5)(26,5)7,5Hex.19Hex.19
