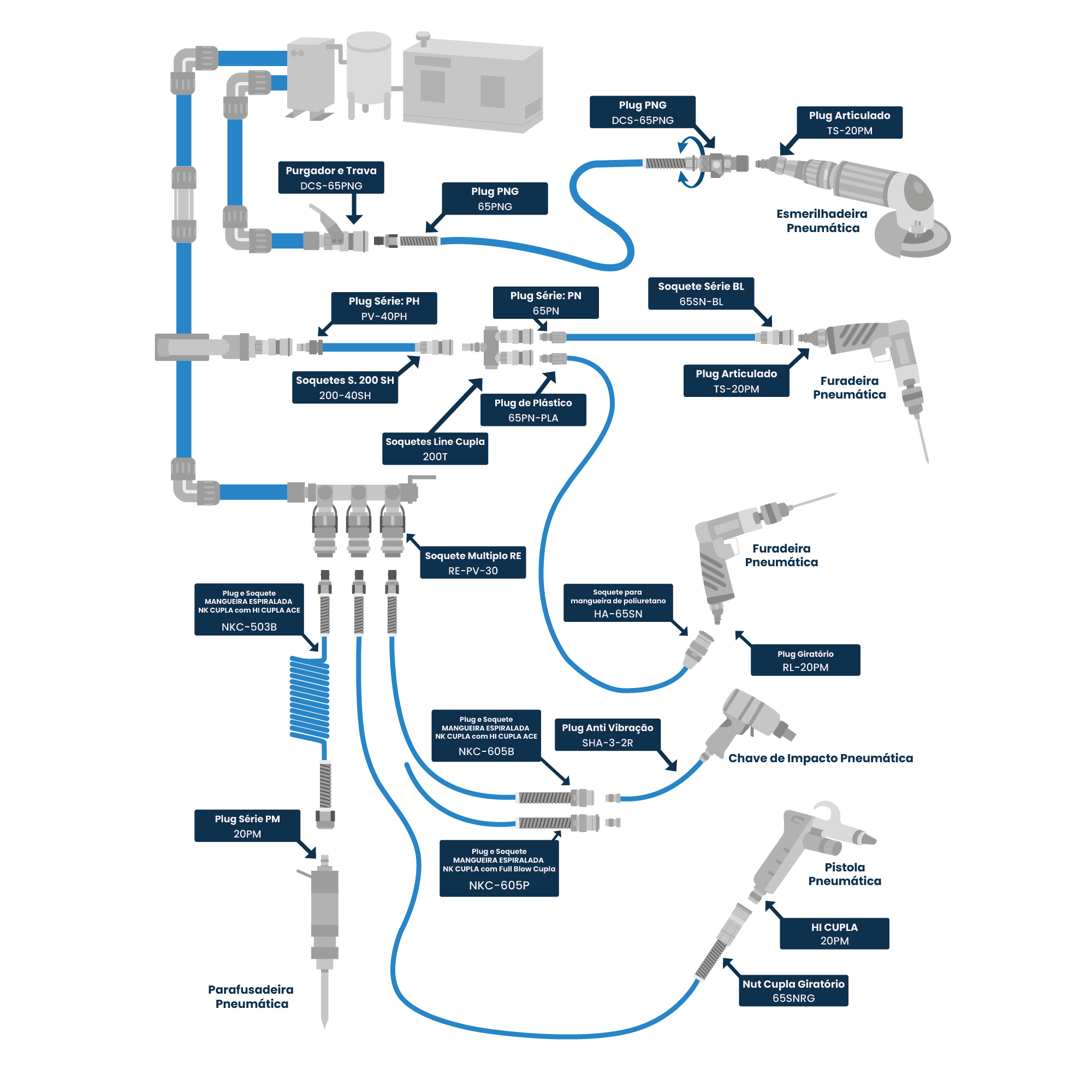

O engate pneumático Hi Cupla Série PV em aço temperado e cromado revoluciona conexões industriais. Permite acoplamento "push-to-connect" sob pressão, eliminando o estalo e chicote da mangueira na desconexão. Sua trava de segurança impede desengates acidentais e despressuriza o ar residual silenciosamente. Com vedação em borracha nitrílica, suporta 10 kgf/cm² de pressão de trabalho de -20°C a +80°C, ideal para ambientes críticos.
Operação push-to-connect mesmo com pressão interna existente!
Elimina o ruído desagradável de estalo e o movimento do chicote da mangueira na desconexão.
-Basta empurrar o plugue para conexão independente da pressão interna na tomada.
-Mesmo após a conexão, a operação da alavanca proporciona controle perfeito sobre a abertura/fechamento da válvula.
-Na desconexão, a ação da alavanca libera a pressão de ar residual no plugue sem ruído desagradável de estalo e movimento de chicote da mangueira.
-O design seguro evita que a válvula operada por alavanca abra quando o plugue não está conectado.
Descrição
A principal característica do engate da série PV, é evitar os desengates acidentais e os acidentes causada
Material do Corpo: Aço Temperado e Cromado;
Medidas: 1/4” (tipo 20), 3/8” (tipo30), 1/2” (tipo 40), 1/2” (tipo 400), 3/4” (tipo 600);
Pressão de trab.: 10 kgf.cm 2;
Pressão máxima: 15 gf/cm 2;
Material de vedação: Borracha Nitrílica (Cód. – SG);
Temp. operação: -20ºC ~ +80ºC desarmar a trava de segurança e essa ação despressuriza o ar existente na mangueira sem provocar ruído ou reação;
O dispositivo da trava de segurança impede a liberação do ar sem que o plug esteja conectado;
Modelo | Aplicações | Peso (g) | Dimensões (mm) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Ls | ØD | E1 | E2 | H1 | ØC | A | T | ØB | |||
PV-20SM | PT 1/4" | 225 | 79 | 26,5 | 47 | 70 | Hex. 22 | 25,4 | 13 | PT 1/4" | 7 |
PV-30SM | PT 3/8" | 229 | 80 | 26,5 | 47 | 70 | Hex. 22 | 25,4 | 14 | Pt 3/8" | 10 |
PV-40SM | PT 1/2" | 235 | 82 | 26,5 | 47 | 70 | Hex. 22 | 25,4 | 16 | PT 1/2" | 14 |
PV-400SM | PT 1/2" | 411 | 94 | 35 | 58 | 80 | Hex. 30 | 34,6 | 16 | PT 1/2" | 13 |
PV-600SM | PT 3/4" | 424 | 97 | 35 | 58 | 80 | Hex. 30 | 34,6 | 19 | PT 3/4" | 18 |
