O engate pneumático Nitto Kohki Hi Cupla, série PF, é um plug versátil com rosca interna, projetado para acoplamento com roscas externas. Sua compatibilidade os soquetes Nitto, de 1/4" a 1", garante flexibilidade máxima em sistemas industriais. Ideal para engenheiros e compradores que buscam padronização, eficiência e adaptabilidade em suas conexões pneumáticas.
Características principais:

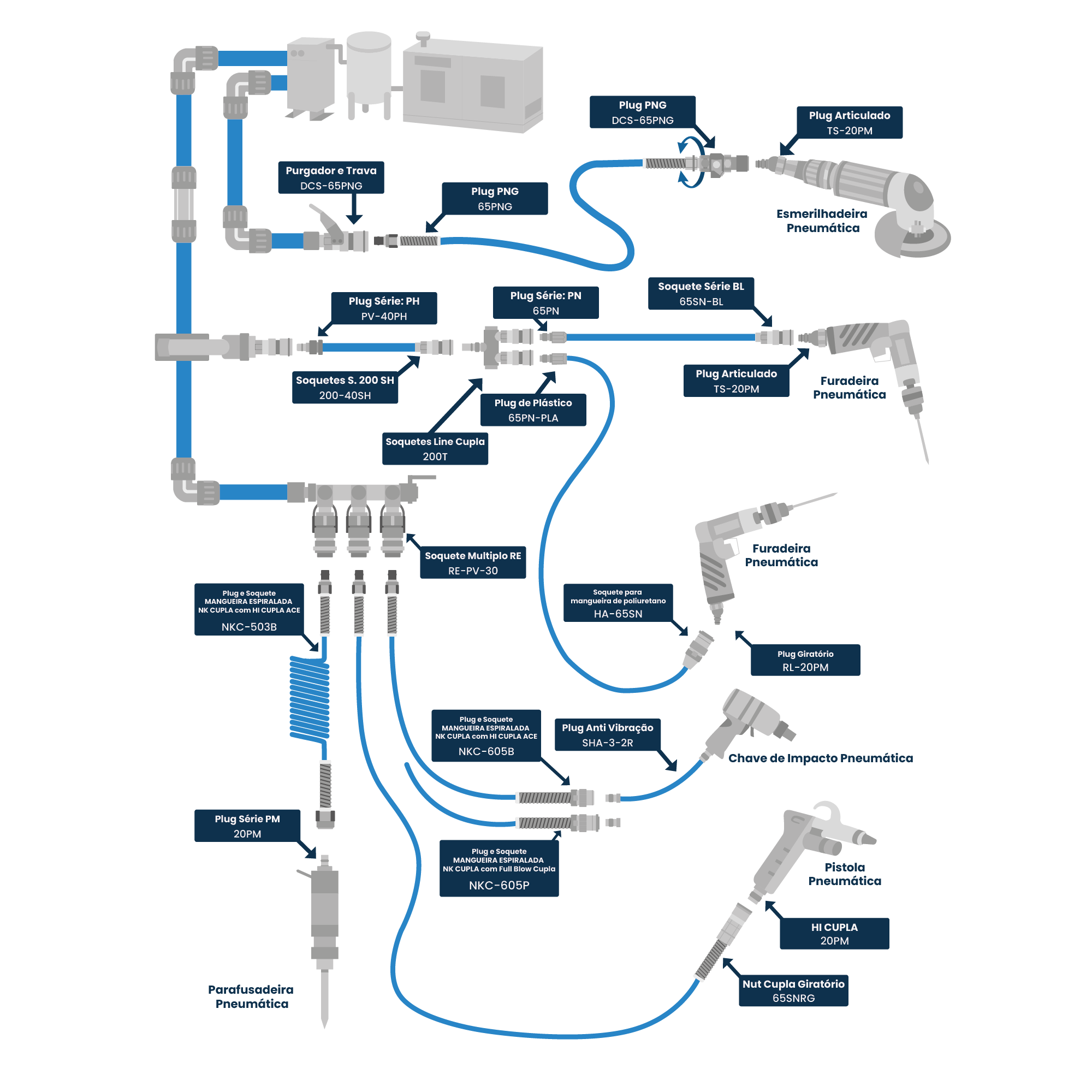

• Da linha de ar comprimido da fábrica à conexão para ferramentas pneumáticas, corpo disponível em diversos materiais (aço cromado, aço inox 304, latão), dimensões e configurações de montagem.
• Excelente durabilidade.
• Um excelente acoplamento para uso geral para conectar o suprimento de ar de fábrica às ferramentas pneumáticas.
• O Engate com corpo de aço cromado, adequado para ar comprimido. Engate com corpo de latão ou aço inoxidável, adequados para água.
• As peças estruturais críticas dos modelos de aço são tratadas termicamente para maior resistência, proporcionando maior durabilidade e resistência ao desgaste.
• Disponível em diversos materiais de corpo, tamanhos e configurações de extremidade, aplicável a uma ampla gama de aplicações.
1) Os modelos das séries 10, 20, 30, 40, 50, 60, 65, 80, 85 e 110 são intercambiáveis entre si, possibilitando até 342 combinações diferentes;
2) Os modelos das séries 400, 600, e 800 são intercambiáveis entre si, possibilitando até 99 combinações diferentes;
1 e 2 são intercambiáveis entre si;

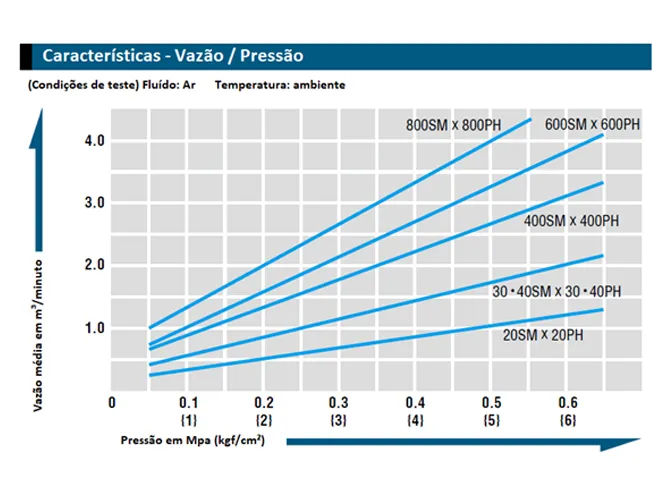

Proporciona maior vazão de ar comprimido, quando comparado com outros similares, (vide o gráfico);
"H" representa conexão para mangueira com espigão;
"M", rosca externa; "F", rosca interna e "N", conexão direta em mangueira;
Não adequado para aplicações a vácuo

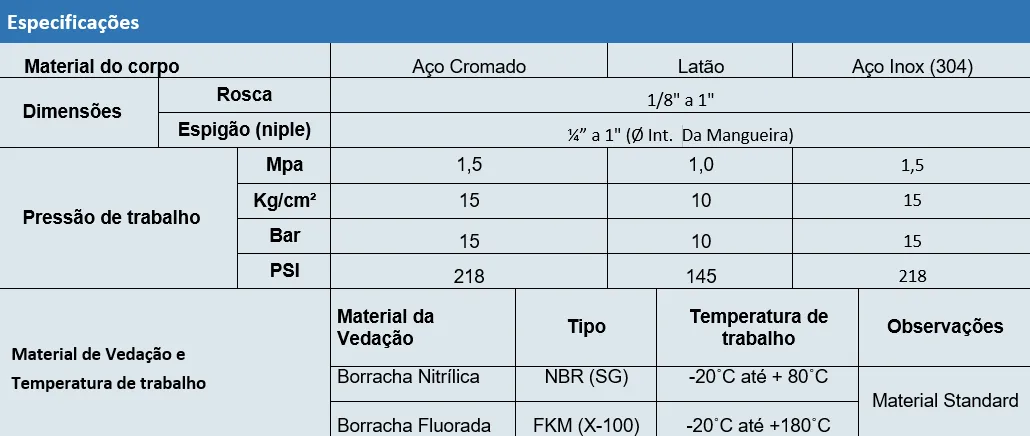

O engate Hi Cupla Série Standard da Nitto Kohki com opções do corpo em aço cromado, latão ou aço inox 304, oferece segurança e praticidade superiores para ar comprimido ou água de baixa pressão. Com tecnologia exclusiva, proporciona flexibilidade e segurança em diversas linhas de fluidos industriais, sendo a escolha ideal para eficiência em automação e linhas de montagem e adequados para aplicação com ar comprimido ou água.
Modelo | Aplicação (pol.) | Peso (g) | Dimensões (mm) | |||||||
---|---|---|---|---|---|---|---|---|---|---|
Aço | Latão | Inox | Lp | Hp | A | C | T | Bp | ||
20PF | R 1/4 | 28 | 30 | 30 | 36 | Hex.17 | 13 | 20 | Rc 1/4" | 7,5 |
30PF | R 3/8 | 39 | 41 | 41 | 37 | Hex.21 | 14 | 20 | Rc 3/8" | 7,5 |
40PF | R 1/2 | 70 | 77 | 69 | 38 | Hex.29 | 15 | 220 | RC 1/2" | 7,5 |
400PF | R 1/2 | 82 | 89 | 81 | 41 | Hex.29 | 15 | 23 | Rc 1/2" | 13,0 |
600PF | R 3/4 | 116 | 126 | 118 | 45 | Hex.35 | 17 | 23 | Rc 3/4" | 13,0 |
800PF | R 1 | 190 | 202 | 192 | 54 | Hex.41 | 22 | 23 | Rc 1" | 13,0 |
