O engate pneumático Nitto Kohki Hi Cupla, série PM, é um conector robusto com rosca externa, projetado para acoplamento rápido a engates de rosca interna. Sua capacidade de maior vazão otimiza sistemas pneumáticos industriais, garantindo desempenho superior em comparação a similares. Essencial para engenheiros e compradores que buscam eficiência e agilidade na conexão de mangueiras em linhas de produção e automação industrial.
Características principais:

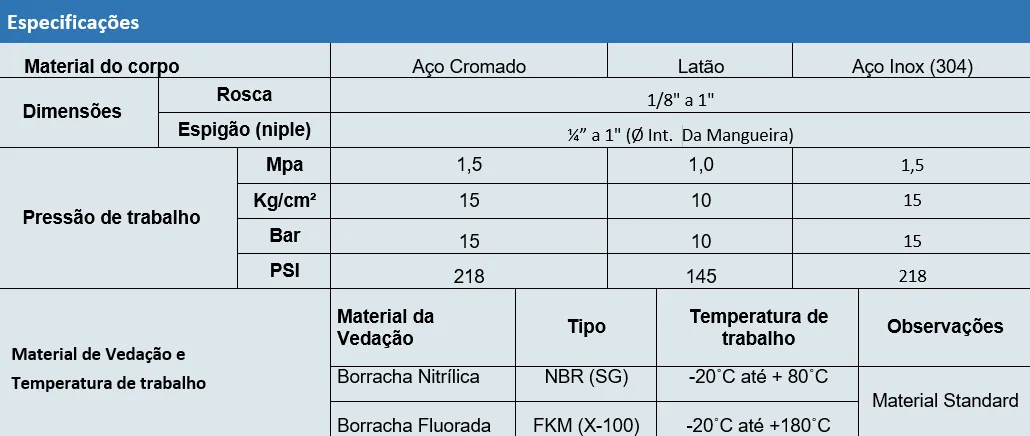

• Da linha de ar comprimido da fábrica à conexão para ferramentas pneumáticas, corpo disponível em diversos materiais (aço cromado, aço inox 304, latão), dimensões e configurações de montagem.
• Excelente durabilidade.

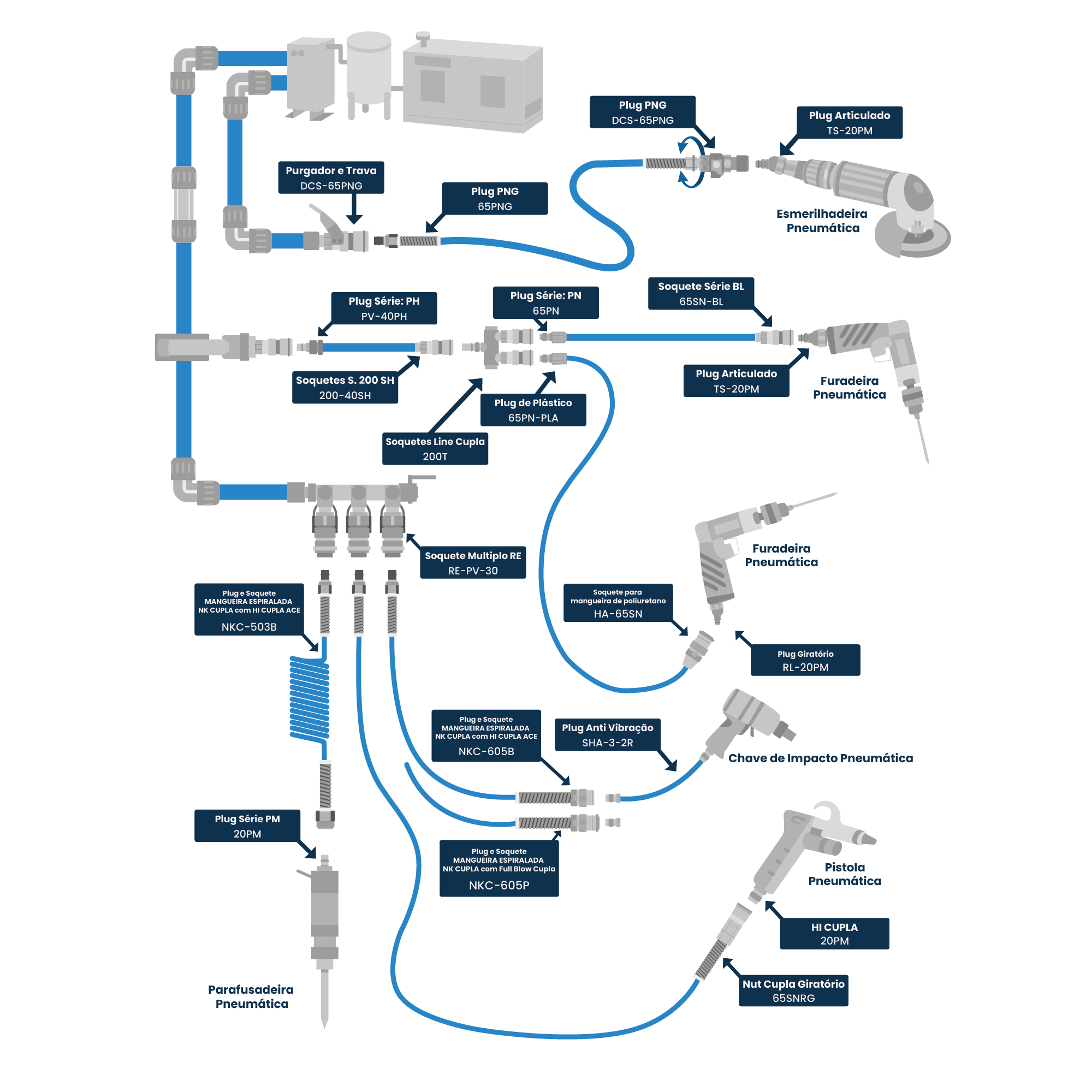

• Um excelente acoplamento para uso geral para conectar o suprimento de ar de fábrica às ferramentas pneumáticas.
• O Engate com corpo de aço cromado, adequado para ar comprimido. Engate com corpo de latão ou aço inoxidável, adequados para água.
• As peças estruturais críticas dos modelos de aço são tratadas termicamente para maior resistência, proporcionando maior durabilidade e resistência ao desgaste.
• Disponível em diversos materiais de corpo, tamanhos e configurações de extremidade, aplicável a uma ampla gama de aplicações.
1) Os modelos das séries 10, 20, 30, 40, 50, 60, 65, 80, 85 e 110 são intercambiáveis entre si, possibilitando até 342 combinações diferentes;
2) Os modelos das séries 400, 600, e 800 são intercambiáveis entre si, possibilitando até 99 combinações diferentes;
1 e 2 são intercambiáveis entre si;

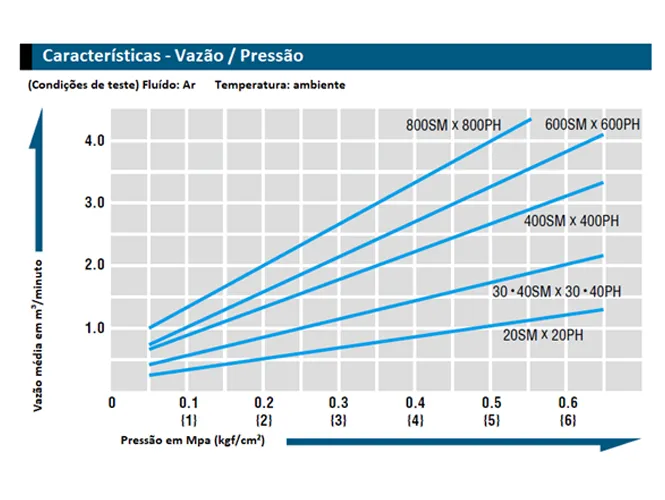

Proporciona maior vazão de ar comprimido, quando comparado com outros similares, (vide o gráfico);
"H" representa conexão para mangueira com espigão;
"M", rosca externa; "F", rosca interna e "N", conexão direta em mangueira;
Não adequado para aplicações a vácuo
O engate Hi Cupla Série Standard da Nitto Kohki com opções do corpo em aço cromado, latão ou aço inox 304, oferece segurança e praticidade superiores para ar comprimido ou água de baixa pressão. Com tecnologia exclusiva, proporciona flexibilidade e segurança em diversas linhas de fluidos industriais, sendo a escolha ideal para eficiência em automação e linhas de montagem e adequados para aplicação com ar comprimido ou água.
| Modelo | Aplicação (pol.) | Peso (g) | Dimensões (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Aço | Latão | Inox | Lp | Hp (WAF) | A | C | T | ⌀Bp | ⌀Bd | ||
| 10PM | Rc 1/8 | 22 | 24 | - | 37 | Hex.14 | 10 | 20 | R /18" | 4,0 | 7,5 |
| 20PM | Rc 1/4 | 25 | 28 | 27 | 41 | Hex.14 | 13 | 20 | R 1/4" | 7,5 | 7,5 |
| 30PM | Rc 3/8 | 43 | 48 | 40 | 42 | Hex.19 | 14 | 20 | R 3/8" | 7,5 | 7,5 |
| 40PM | Rc 1/2 | 59 | 66 | 62 | 46 | Hex.22 | 16 | 20 | R 1/2" | 12,0 | 7,5 |
| 400PM | Rc 1/2 | 69 | 77 | 70 | 50 | Hex.22 | 16 | 23 | R 1/2" | 13,0 | 13,0 |
| 600PM | Rc 3/4 | 116 | 126 | 115 | 55 | Hex.32 | 18 | 23 | R 3/4" | 19,0 | 13,0 |
| 800PM | Rc 1 | 152 | 152 | 198 | 63 | Hex.35 | 22 | 23 | R 1" | 22,0 | 13,0 |
