Engate Rápido - Plug para Conexão Direta em Mangueira de Poliuretano – Nut Cupla – Série: PN – Nitto Kohki

O engate rápido Nitto Kohki Nut Cupla, série PN, é um plug para mangueiras de poliuretano com fixação por contra-porca, simplificando a montagem em aplicações industriais. Disponível em diversas medidas para mangueiras internas e externas, oferece durabilidade superior e facilidade de instalação, otimizando o tempo de setup. Ideal para engenheiros e compradores buscando eficiência e longevidade em sistemas pneumáticos industriais.

Descrição

Características principais:

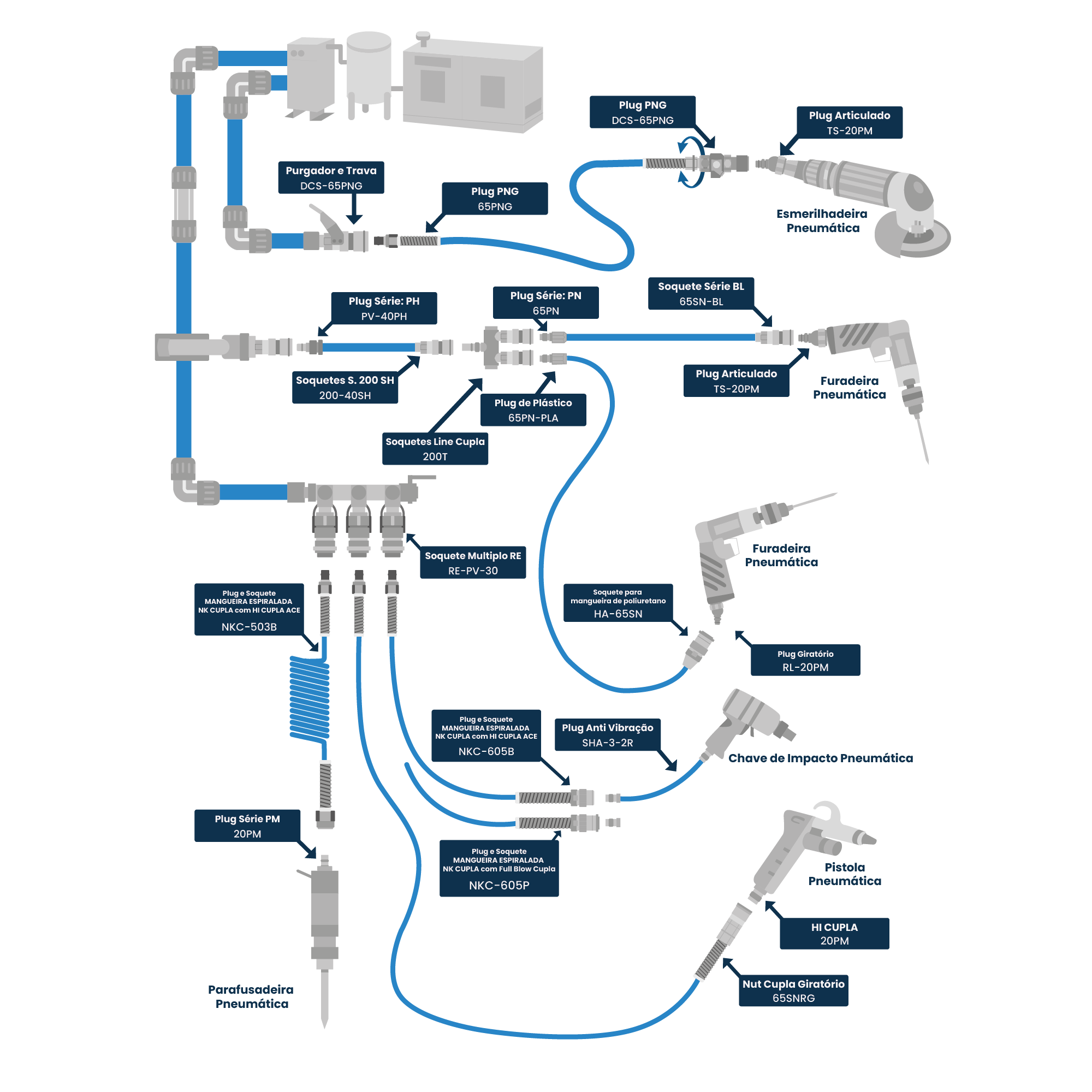

• Da linha de ar comprimido da fábrica à conexão para ferramentas pneumáticas, corpo disponível em diversos materiais (aço cromado, aço inox 304, latão), dimensões e configurações de montagem.

• Excelente durabilidade.

• Um excelente acoplamento para uso geral para conectar o suprimento de ar de fábrica às ferramentas pneumáticas.

• O Engate com corpo de aço cromado, adequado para ar comprimido.

• As peças estruturais críticas dos modelos de aço são tratadas termicamente para maior resistência, proporcionando maior durabilidade e resistência ao desgaste.

• Disponível em diversos materiais de corpo, tamanhos e configurações de extremidade, aplicável a uma ampla gama de aplicações.

1) Os modelos das séries 10, 20, 30, 40, 50, 60, 65, 80, 85 e 110 são intercambiáveis entre si, possibilitando até 342 combinações diferentes;

2) Os modelos das séries 400, 600, e 800 são intercambiáveis entre si, possibilitando até 99 combinações diferentes;

1 e 2 são intercambiáveis entre si;

Proporciona maior vazão de ar comprimido, quando comparado com outros similares, (vide o gráfico);

"H" representa conexão para mangueira com espigão;

"M", rosca externa; "F", rosca interna e "N", conexão direta em mangueira;

Não adequado para aplicações a vácuo


O engate Hi Cupla Série Standard da Nitto Kohki com opções do corpo em aço cromado, latão ou aço inox 304, oferece segurança e praticidade superiores para ar comprimido ou água de baixa pressão. Com tecnologia exclusiva, proporciona flexibilidade e segurança em diversas linhas de fluidos industriais, sendo a escolha ideal para eficiência em automação e linhas de montagem e adequados para aplicação com ar comprimido ou água.

ModeloAplicação (mm)Peso (g)Dimensões (mm)
LpCAØBØEH(WAF)T(WAF)
50PN (10PAH)Ø5 x Ø8304320174,57,5Hex.17Hex.17
60PN (20PAH)Ø6 x Ø9404320175,37,5Hex.17Hex.17
65PNØ6,5 x Ø10424320175,37,5Hex.17Hex.17
80PN (30PAH)Ø8 x Ø12504520197,57,5Hex.19Hex.19
85PNØ8,5 x Ø12,5524520197,57,5Hex.19Hex.19
110PN (40PAH)Ø11 x Ø16755220237,57,5Hex.23Hex.24

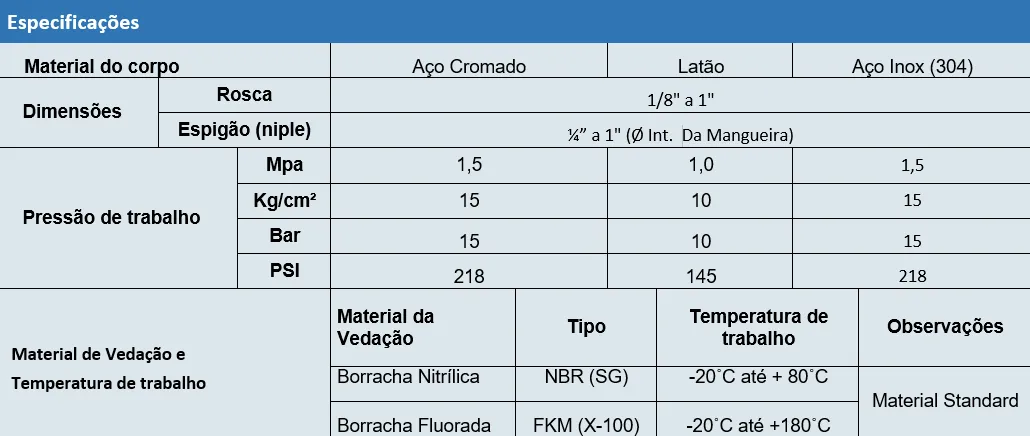

Nota: pressão máxima de trabalho 15 BAR (aço temperado e cromado): Temperatura de trabalho -20ºC a 80ºC. Os modelos em latão e em aço inoxidável são disponíveis sob encomenda.

  • Os modelos em latão e inox tem ØD=25,4
  • As dimensões acima são válidas somente para os modelos em aço.
