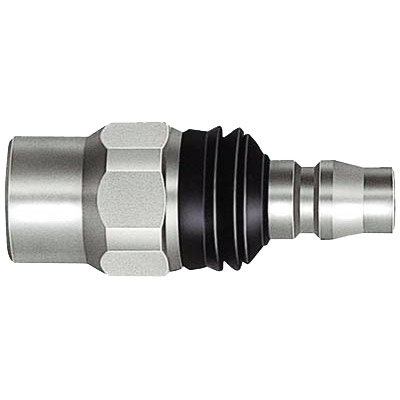

O engate articulado Série TS, em aço temperado e cromado, oferece flexibilidade de 70° para ferramentas pneumáticas, otimizando o manuseio em espaços confinados. Com vedação em borracha nitrílica, suporta até 1,0 MPa de pressão, garantindo conexões sem vazamento. Seu design autolubrificante e protetor contra poeira assegura durabilidade e performance em linhas de produção, mesmo sob vibração.
Especificações:
• Material do Corpo: aço temperado e cromado;
• Medidas: 1/8”, 3/8”, 1/4”;
• Pressão max. de trab.: 1,0 MPa (10 kgf/cm2);
• Pressão de prova: 1,5 MPa (15 kgf/cm2);
• Material de vedação: borracha nitrílica (Cód. – SG);
• Temp. operação: -5ºC ~ +60ºC.
As conexões Twist não vazam mesmo com o máximo de pressão.
Torque de aperto máximo recomendado – N•m (kgf•cm): R 1/8 (PT 1/8) 7,5~9,8 (80~100) - R 1/4 (PT 1/4) 11,8~14,7 (120~150) - R 3/8 (PT 3/8) 21,5~24,8 (220~250);
Precauções no manuseio:
• O sentido do fluxo de ar deve ser sempre do soquete para o plug;
• Quando utilizados em ferramentas que geram vibração ou impactos, mantenha os engates a pelo menos 30 cm de distância da ferramenta, através de mangueira (rabicho);
• Evite a presença de pó ou outras partículas sólidas na rede de ar pois podem causar danos e vazamentos.

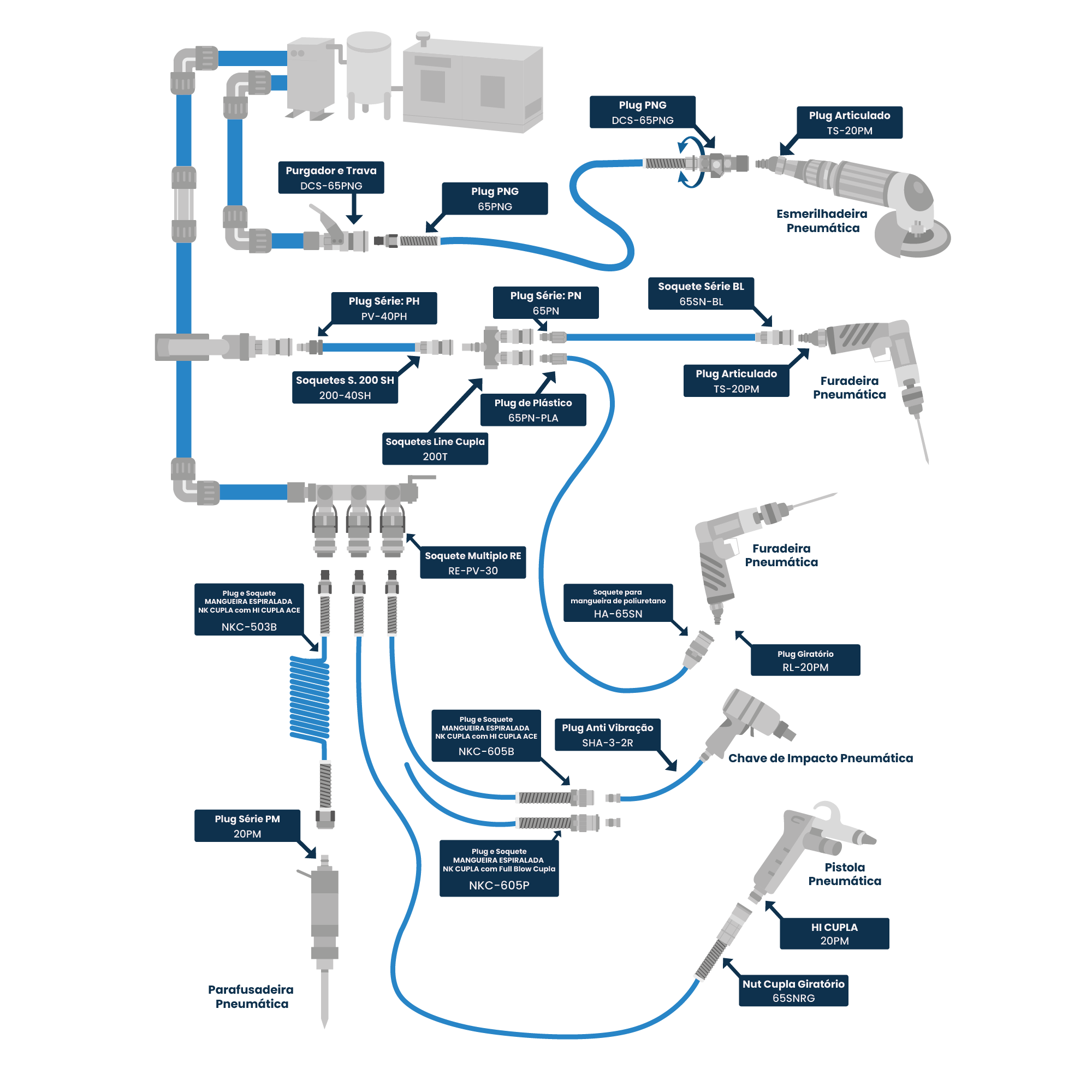

Um engate com pescoço de torção livre para conexões de mangueira a ferramentas e dispositivos pneumáticos.
O controle de ângulo livre (flexível no máximo 70 graus) proporciona posições de trabalho confortáveis, mesmo em espaços estreitos ou com trabalhos suspensos.
A parte flexível é reforçada com plásticos autolubrificantes para proporcionar uma ação de flexão suave e excelente durabilidade.
O protetor contra poeira sobre a parte flexível evita a entrada de sujeira e limalhas.
| Modelo | Aplicações | Peso (g) | LP | Dimensões (mm) | ||
|---|---|---|---|---|---|---|
| A | ØB | T | ||||
| TS-10PM | Rc1/8 (PT 1/8) | 59 | 57,5 | 10 | 4 | R 1/8 (PT 1/8) |
| TS-20PM | Rc1/4 (PT 1/8) | 59 | 60 | 13 | 8 | R 1/4 (PT 1/4) |
| TS-30PM | Rc3/8 (PT 1/8) | 65 | 60 | 13 | 10 | R 3/8 (PT3/8) |
