Prensa servo assistida DSP 3000 – MFC – Dai-Ichi

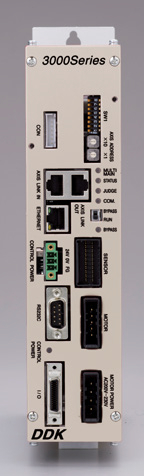

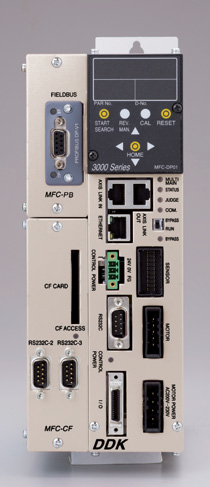

Controlador MFC da série DSP 3000 para servo prensas industriais. Garante controle de prensagem de alta precisão com célula de carga integrada e circuito fechado. Opera até 32 perfis de prensagem, com leitura em tempo real de curva, carga e deslocamento. Ideal para setups compactos e linhas de montagem de alta performance.

Descrição

Servo prensa totalmente digital usando tecnologia desenvolvida a partir de nossa servo apertadeira.

Ao integrar uma célula de carga em cada modelo, o controle de alta precisão do ajuste de prensagem está disponível (usando um método de circuito fechado). Até 32 parâmetros de perfil de prensagem podem ser definidos, permitindo um processamento flexível de acordo com uma variedade de peças de montagens. O software para configuração dos parâmetros de prensagem é altamente acessível, garantindo fácil operação por meio de suas telas de configuração. Vários dados, como dados de carga, intervalos e curvas de prensagens são facilmente controladas. O corpo compacto, equivalente a um cilindro hidráulico de 3,5 MPa, permite economia de espaço no projeto do seu setup.

Capaz de operações de prensagens de alta precisão

Capaz de operações de prensagem de alta precisão e incorporando o RISC-CPU mais recente em sua unidade de controle, a operação totalmente digital permite amostragem de valor de carga mais rápida (1 ms ou menos), obtendo assim uma precisão de posição repetida de ± 0,01 mm.

Além disso, a integração com um sistema inteligente de identificação eletrônica montado na unidade pré-amplificadora da célula de carga permite operações de prensagem de maior qualidade e precisão.

Acomodando e mais ecologicamente correto

Várias configurações, como carga ou distância, dados de resultado e dados de análise, são orientadas para o Windows®, auxiliando os operadores com um manuseio confortável e eficaz. A fonte de acionamento é diretamente elétrica, não hidráulica ou pneumática, um recurso de economia de energia que pode contribuir para o futuro ambiente sustentável da Terra.

Produtividade e versatilidade

Utilizando servomotores digitais, é possível controlar livremente a velocidade da prensa, melhorando a produtividade de suas fábricas. Até 32 tipos de dados de prensagens podem ser armazenados em um sistema de backup sem bateria, que pode ser conectado a um sistema multifuncional.

Tamanho ultrafino (linha fina)

Corpo compacto permite design com economia de espaço.

Um espaço de instalação tão compacto quanto qualquer outro disponível para cilindros hidráulicos.

Contribui para um layout de linha compacto.

método de pressão aplicada

Método Distância Carregando

Combinado com funções de operações / monitor de ponto de carga de inflexão, a pressão passo aplicada, ponto de ruptura de carga etc.

Controle e medição de precisão

3σ / média dentro de 3% (50% ~ carga de grande escala)

precisão da posição repetitiva ± 0,01 milímetros (quando a carga é constante e mais de 10% da carga de escala total)

Unidade de exibição Distância

0,1 mm (0,01 milímetros é possível através da definição de condição)

Precisão da célula de carga

± 1% (escala completa), ± 0,5% (linearidade)

Monitoração

Peak, taxa final carga carregamento, tempo, exibir dados em tempo real atual, etc.

Desempenho parâmetros 32 grupos de faixa de pressão Aplicada

Corresponde a todas as unidades até 1kN ~ 196KN (0.1ton ~ 20ton) classe
